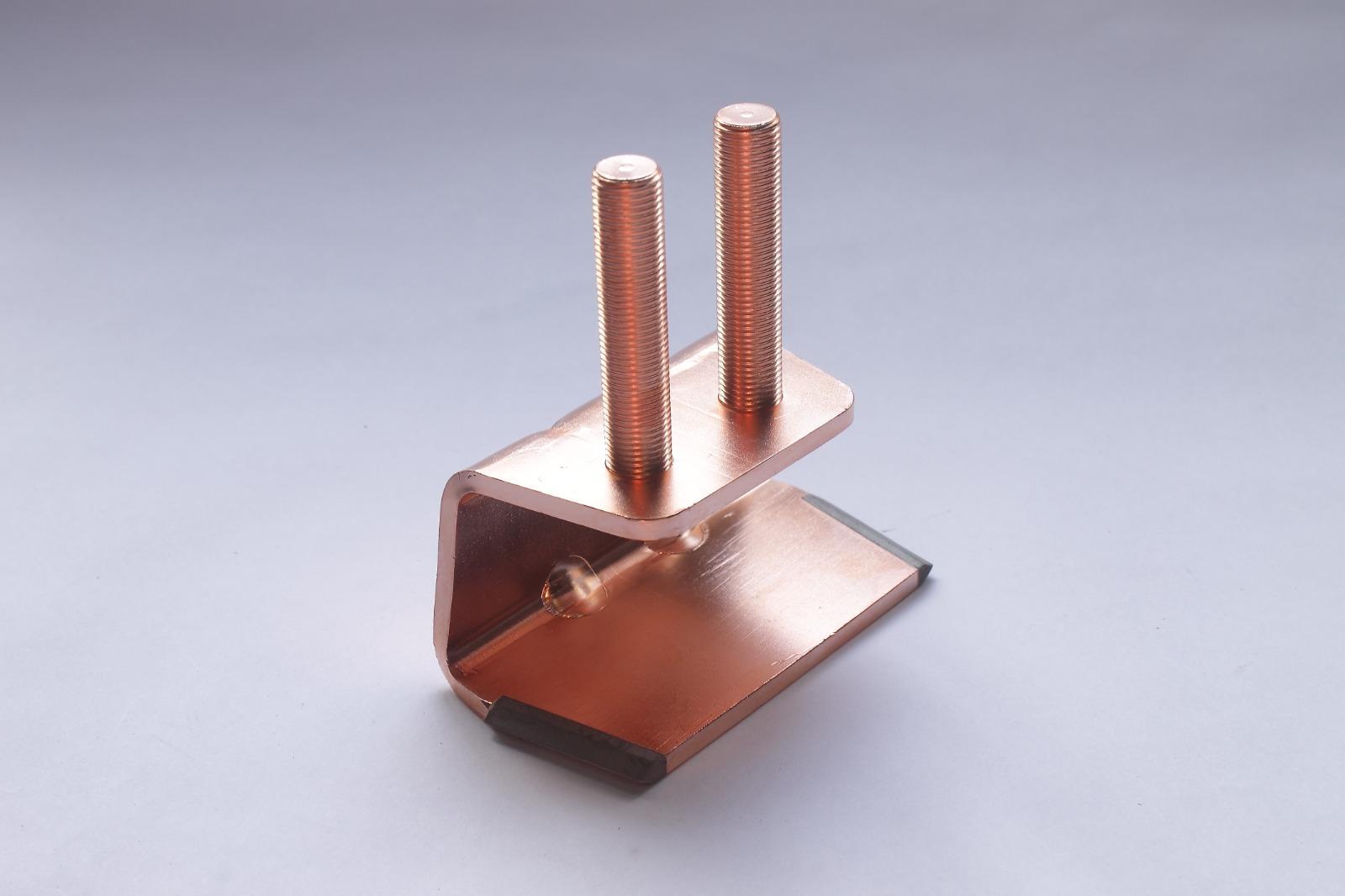

Melhore seus contatos elétricos com pastilhas especiais

Paradas não planejadas em linhas de produção, aquecimento excessivo em barramentos e soldagens acidentais de contatos em chaves seccionadoras não são meros acasos operacionais; são sintomas diretos do desgaste térmico e mecânico nas superfícies de condução elétrica. Em ambientes industriais de severa exigência, onde contatores, disjuntores de média e alta tensão e equipamentos de manobra operam sob arcos elétricos intensos e altíssimas taxas de comutação, a utilização de elementos de contato convencionais resulta inevitavelmente em falhas catastróficas. A solução para garantir a continuidade operacional, eliminar a elevação de resistência de contato e estender drasticamente a vida útil dos conjuntos comutadores reside no dimensionamento e na aplicação rigorosa de insertos metálicos sinterizados de alta performance.

A Física do Arco Elétrico e os Danos Térmicos em Contatos Industriais

Sempre que um circuito elétrico sob carga é aberto ou fechado, ocorre a formação de um arco elétrico de abertura. Nesse instante, a densidade de corrente no último ponto de contato físico atinge valores extraordinariamente altos, gerando temperaturas locais que superam facilmente os 5.000 K. Esse plasma de alta energia ioniza o meio e vaporiza pontualmente o material dos contatos elétricos. Quando o sistema utiliza ligas inadequadas, o material sofre erosão acentuada, transferência de massa entre os polos (formação de picos e crateras, o famoso pitting) e, em casos mais graves, a fusão das superfícies — fenômeno conhecido como solda fria de contato.

A oxidação acelerada do cobre eletrolítico puro em temperaturas elevadas cria uma camada superficial de óxido de cobre (CuO), altamente isolante. Essa camada eleva exponencialmente a resistência de contato (R_c), o que, pela Lei de Joule (P = R · I²), gera uma espiral de aquecimento destrutiva. Na rotina industrial, diagnosticar falhas em componentes operando com ligas inadequadas para altas correntes é o primeiro passo para conter perdas financeiras colossais causadas pelo derretimento de suporte de contatores e disrupção de painéis principais.

Para mitigar a ação destrutiva do arco e a degradação térmica, a engenharia de materiais desenvolveu ligas especiais obtidas por processamentos metalúrgicos avançados. Essas ligas combinam um metal de alta condutividade elétrica e térmica (como a prata) com um metal de altíssimo ponto de fusão e elevada dureza (como o tungstênio ou o carbeto de tungstênio).

Melhore seus contatos elétricos com pastilhas especiais: Metalurgia de Pós e Ligas Sinterizadas

Diferente das ligas fundidas tradicionais, os materiais utilizados em pastilhas de alta performance não podem ser fundidos conjuntamente, pois elementos como a prata e o tungstênio são imiscíveis no estado líquido. A fabricação desses componentes depende exclusivamente da metalurgia do pó (sinterização e infiltração). Esse processo garante uma estrutura bifásica homogênea, reunindo a excelente condutividade da prata à resistência mecânica e refratariedade do tungstênio.

Prata-Tungstênio (AgW) e Prata-Carbeto de Tungstênio (AgWC) para Altas Interrupções

A combinação de prata e tungstênio é a espinha dorsal de disjuntores de caixa moldada, disjuntores abertos de baixa e média tensão e chaves de transferência sob carga. As proporções típicas variam de 35% a 80% de tungstênio em peso. Quanto maior o teor de tungstênio, maior será a resistência à erosão pelo arco elétrico e à soldagem, tornando o componente capaz de suportar correntes de curto-circuito elevadíssimas sem sofrer deformação estrutural. A adição do carbeto de tungstênio (AgWC) confere ainda maior dureza superficial e excelente resistência ao desgaste por abrasão mecânica em manobras frequentes.

Prata-Óxido de Estanho (AgSnO2) e Prata-Níquel (AgNi) na Substituição Ecológica do Cádmio

Historicamente, a liga de Prata-Óxido de Cádmio (AgCdO) foi o padrão da indústria devido às suas propriedades de extinção de arco e baixíssima tendência à soldagem. No entanto, restrições ambientais e de saúde ocupacional impulsionaram a adoção do Prata-Óxido de Estanho (AgSnO2). Este material sinterizado possui estabilidade térmica superior, oferecendo excelente performance em cargas altamente indutivas (categorias de emprego AC-3 e AC-4), além de suportar picos de corrente de inrush em sistemas de iluminação e partida de motores de indução sem fundir as faces de contato.

Já a liga de Prata-Níquel (AgNi), produzida geralmente por prensagem e extrusão de pós, exibe estrutura microgranular homogênea com excelente ductilidade e baixa resistência de contato sustentada. É a escolha ideal para contatores auxiliares, relés industriais e chaves operando sob correntes contínuas e alternadas de pequeno e médio porte.

Prata-Grafite (AgC) e Propriedades Anti-Soldagem

A pastilha de Prata-Grafite (AgC) destaca-se por possuir propriedades lubrificantes e uma incomparável capacidade antissoldagem. A presença do grafite disperso na matriz de prata atua prevenindo a fusão, sendo amplamente aplicada como contato de proteção primário em disjuntores limitadores de corrente. A taxa de transferência de material é extremamente reduzida, garantindo que o componente mantenha sua geometria original mesmo após repetidas interrupções de arco.

Processo Industrial de Recondicionamento e Brasagem de Alta Precisão

A substituição completa de um conjunto de contatos elétricos industriais de grande porte fabricado por multinacionais pode demandar prazos de entrega inviáveis de importação e custos proibitivos. A engenharia de recondicionamento eletromecânico oferece uma alternativa tecnicamente equivalente — e muitas vezes superior — à peça original, desde que executada por processos controlados de manufatura.

O processo de recuperação e fixação de pastilhas especiais no suporte base (geralmente constituído de cobre eletrolítico, latão ou bronze silício) exige as seguintes etapas técnicas:

• Desmontagem e Decapagem Térmica/Química: Remoção mecânica dos restos da pastilha exaurida e limpeza profunda da zona de brasagem para eliminação de óxidos e contaminantes orgânicos.
• Usinagem e Preparação da Base: Retífica do suporte metálico para restabelecer o alinhamento geométrico e garantir o paralelismo perfeito entre as faces de contato.
• Brasagem por Indução de Alta Frequência: A pastilha especial é fixada ao suporte utilizando solda capilar à base de prata com fluxo desoxidante específico. O aquecimento por indução garante uniformidade térmica, evitando o superaquecimento e o recozimento (perda de dureza) do corpo de cobre.
• Integração com Cordoalhas Flexíveis: Durante a reforma do ponteiro ou braço de contato, é essencial avaliar e realizar a substituição da condutividade móvel por meio da integração com cordoalhas e trançados flexíveis de cobre com solda a ponto ou prensagem por fusão.
• Usinagem de Acabamento e Prateação Eletrolítica: A peça passa por acabamento final e banho de prata eletrolítica (prateamento com espessura controlada em micras) em toda a sua extensão para minimizar as perdas por efeito película e proteger o cobre contra a oxidação atmosférica.

Um processo de brasagem deficiente cria vazios (bolsões de ar) na interface entre a pastilha e o suporte de cobre. Esses vazios reduzem a área efetiva de condução elétrica e térmica, criando pontos quentes que fatalmente descolarão a pastilha sob condições de operação nominal. Por isso, ensaios não destrutivos de ultrassom ou testes rigorosos de resistência de contato são indispensáveis.

Validação Técnica: Ensaio de Microhmimetria e Testes Operacionais

Após a fixação da pastilha sinterizada especial e o acabamento do conjunto elétrico, a validação do componente é feita através do ensaio de microhmimetria com injeção de corrente contínua (tipicamente 100 A DC). O instrumento mede a queda de tensão milivoltídica através do contato fechado, calculando a resistência de contato exata em micro-ohms (µΩ).

Valores de resistência de contato excessivos indicam falha na brasagem, liga inadequada ou desalinhamento mecânico. A tabela a seguir exemplifica o impacto direto da escolha do material da pastilha e da qualidade da montagem no desempenho elétrico e térmico de um contator de 400 A:

• Contato com Cobre Nu (Sem Pastilha): Elevada oxidação, R_c > 150 µΩ, elevação de temperatura acima de 85 °C sob carga contínua, alto risco de soldagem do contato sob curto-circuito.
• Contato Recuperado Sem Controle (Brasagem com Vazios): R_c oscilante entre 80 e 120 µΩ, aquecimento localizado, risco de desprendimento da pastilha por estresse térmico.
• Contato Recondicionado Recontel (Pastilha AgW / AgSnO2 com Brasagem Indutiva): R_c estável < 25 µΩ, dissipação térmica eficiente, ausência de pico de temperatura, excelente capacidade de extinção de arco.

Redução de Downtime e Análise de Retorno sobre o Investimento (ROI)

Manter estoques de peças sobressalentes ou investir no recondicionamento preditivo de conjuntos de manobra é uma decisão estratégica de gestão de ativos. O custo de substituição de um disjuntor de baixa tensão de grande porte em uma planta siderúrgica, química ou automobilística pode ultrapassar dezenas de milhares de reais, sem contabilizar o custo da parada de produção — que frequentemente supera a ordem de milhares de reais por hora.

O recondicionamento técnico de contatos com pastilhas especiais proporciona uma economia de até **70% em relação ao custo de aquisição de um conjunto novo importado**. Além da redução direta de CAPEX, o prazo de entrega da recuperação técnica na Recontel é vertiginosamente menor do que as cadeias globais de suprimento OEM, assegurando que o tempo de máquina parada seja minimizado.

Essa abordagem estende o ciclo de vida do ativo principal e insere a empresa no ecossistema da economia circular e da manutenção sustentável, reaproveitando suportes nobres de cobre de alta pureza e substituindo apenas a **zona de desgaste sacrificial de metais nobres**.

Critérios Cruciais para Especificação Técnica do Seu Equipamento

Para determinar o material ideal da pastilha especial para sua aplicação eletromecânica, a equipe de engenharia da Recontel avalia rigorosamente os seguintes parâmetros operacionais:

Ao solicitar a fabricação ou reforma de componentes para manutenção preditiva de conjuntos eletromecânicos, deve-se considerar primeiramente a corrente nominal contínua (In) e a capacidade de interrupção em curto-circuito (Icu). Em segundo lugar, a frequência de comutação (manobras por hora) determinará a necessidade de maior teor de carbeto ou tungstênio para conter o desgaste mecânico. Por fim, a força de compressão das molas do mecanismo de acionamento deve ser calibrada para garantir a pressão de contato especificada pelo fabricante original (N/cm²).

Trabalhar com parceiros especializados em engenharia de materiais elétricos garante que a pastilha especificada possua a densidade sinterizada correta, o teor ideal de prata e a técnica de brasagem perfeita para suportar os regimes de trabalho mais severos da sua planta industrial.
