Otimize suas instalações com barramentos de distribuição

Paradas não programadas no setor fabril, quedas de tensão acentuadas em painéis elétricos e custos exorbitantes com manutenção corretiva costumam ter uma mesma origem: a utilização inadequada ou o desgaste de elementos condutores em subestações e quadros de distribuição. Quando a demanda energética do seu parque industrial cresce, insistir no cabeamento flexível tradicional para correntes elevadas resulta em aquecimento excessivo por efeito Joule, perdas elétricas severas e um alto risco de arco elétrico. A reestruturação da infraestrutura através do dimensionamento correto de elementos rígidos de condução é o caminho técnico mais seguro para restaurar a eficiência operacional e garantir a máxima confiabilidade do seu sistema elétrico.

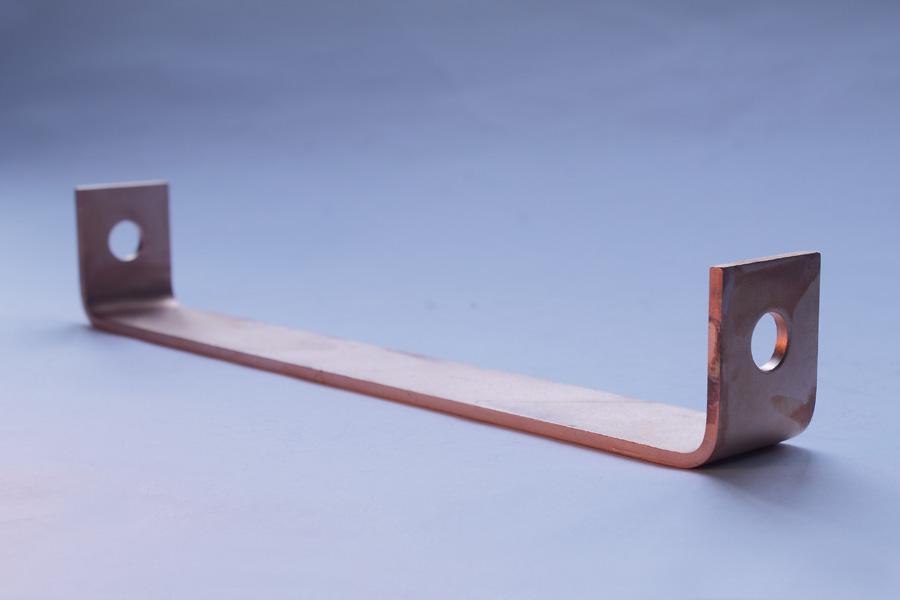

Otimize suas instalações com barramentos de distribuição

A substituição de cabos unipolares de grande bitola por barras rígidas condutoras representa um salto de engenharia em qualquer infraestrutura eletromecânica. Em sistemas operando com correntes acima de 400 Amperes, o uso de condutores sólidos reduz drasticamente a impedância do circuito, minimizando a queda de tensão pontual e oferecendo uma geometria ideal para a dissipação térmica natural.

Enquanto os cabos sofrem com o acúmulo de calor no interior dos eletrodutos e calhas — necessitando de fatores de desclassificação severos —, os elementos maciços montados em suporte isolador expõem toda a sua área superficial ao ar, permitindo uma ventilação convectora muito mais eficiente. Ao avaliar as opções para modernizar seu painel, optar por barramentos de distribuição sob medida assegura que as barras tenham a geometria exata exigida pelo layout do quadro, eliminando dobras desnecessárias e tensões mecânicas no ponto de fixação dos disjuntores e chaves seccionadoras.

Outra vantagem direta reside na suportabilidade a correntes de curto-circuito. Em eventos de falha grave, as forças eletrodinâmicas entre condutores paralelos atingem valores de pico que podem deformar ou romper cabos e suportes frágeis. As barras de cobre de alta condutividade, associadas a isoladores de poliéster com fibra de vidro devidamente espaçados, oferecem o rigidez mecânica necessário para suportar os estresses dinâmicos estipulados pela norma IEC 61439-1.

Engenharia de Materiais: Cobre ETP vs. Alumínio na Alta Condução

A escolha da liga e do material condutor define não apenas a capacidade de amperagem da instalação, mas também a sua longevidade em ambientes industriais agressivos. No recondicionamento e fabricação de sistemas de distribuição, trabalhamos prioritariamente com cobre ETP (Electrolytic Tough Pitch - C11000, com pureza mínima de 99,9%) e ligas específicas de alumínio condutivo.

Cobre ETP e o Impacto dos Tratamentos Galvanicos

O cobre ETP é o padrão da indústria devido à sua alta condutividade elétrica (100% IACS). No entanto, o cobre nulo exposto à atmosfera sofre oxidação contínua, criando uma camada superfícial de óxido de cobre que eleva sensivelmente a resistência de contato nos pontos de derivação. Para neutralizar esse fenômeno, a aplicação de revestimentos galvânicos de alta qualidade é indispensável:

• Estanhagem Eletrolítica: Recomendada para a maioria das aplicações industriais em painéis de baixa e média tensão, prevenindo a oxidação e mantendo a resistência de contato estável ao longo dos anos.
• Prateamento Eletrolítico: Essencial para conexões que operam em altas temperaturas, em subestações de alta responsabilidade ou em ambientes onde a tolerância a perdas por efeito Joule é mínima. A prata possui o menor índice de resistividade entre todos os metais.
• Niquelagem: Indicada para ambientes fabris altamente corrosivos, com presença de vapores ácidos ou névoa salina.

Efeito Pelicular e Dissipação Térmica em Quadros de Força

Em corrente alternada (60 Hz), a densidade de corrente não se distribui de forma uniforme por toda a seção transversal do condutor. O efeito skin (ou efeito pelicular) faz com que os elétrons circulem prioritariamente na periferia do material. Por essa razão, a geometria dos condutores rígidos — finos e largos — apresenta uma performance eletrotérmica muito superior a condutores cilíndricos de mesma área de seção transversal.

Além disso, o arranjo de barras múltiplas por fase (por exemplo, duas ou três barras de 100 x 10 mm em paralelo com espaçamento entre elas) aumenta substancialmente a área exposta, otimizando a troca de calor com o meio ambiente e permitindo conduzir correntes elevadíssimas com menor volume de metal empregado.

Diagnóstico de Falhas Comuns em Sistemas de Distribuição Eletromecânica

Anos de atuação no chão de fábrica e na manutenção preditiva mostram que a grande maioria das paradas catastróficas em quadros de distribuição deriva de pequenos descuidos na montagem ou na manutenção do conjunto.

Superaquecimento por Ponto Quente e Resistência de Contato

A principal causa de incêndios e derretimento de isolantes em painéis elétricos é o surgimento de pontos quentes nas conexões parafusadas. Esse problema ocorre quando o torque de aperto é insuficiente ou excessivo (deformando a superfície do metal), ou quando há contaminação e oxidação das superfícies de união. Para evitar esse cenário, é vital entender a importância das superfícies de contato e aplicar graxa condutiva adequada, além de calibrar os parafusos com torquímetro e utilizar arruelas de pressão Belleville para compensar a dilatação térmica do cobre.

Corrosão Galvânica e Vibração Mecânica

Em plantas que utilizam conexões bimetálicas (cobre ligado ao alumínio) sem o devido uso de chapas ou conectores bimetálicos, o potencial galvânico entre os metais provoca uma corrosão acelerada na presença de umidade. O resultado é a degradação rápida da junção, faíscas e eventual interrupção da fase.

A vibração contínua provocada por motores de grande porte e transformadores adjacentes também atua afrouxando junções parafusadas mal projetadas. Sem um plano de manutenção preditiva com termografia infravermelha periódica, essas falhas silenciosas evoluem rapidamente para curtos-circuitos fase-fase de alto poder destrutivo.

Fabricação e Recondicionamento: Como Reduzir o TCO da Sua Planta

Diante da necessidade de expandir ou reparar um sistema de distribuição de energia, a gestão fabril se depara com a decisão entre comprar um sistema novo ou recondicionar o conjunto existente. Sob a ótica do Custo Total de Propriedade (TCO), a recuperação técnica especializada oferece o melhor retorno sobre o investimento.

Tolerâncias Dimensionais e Usinagem CNC de Precisão

A fabricação de barras condutoras não se resume a cortar e furar chapas metálicas. O processo exige estampagem, puncionamento CNC para evitar rebarbas que geram pontos de ionização, e dobra a frio com raios controlados para não trincar a estrutura cristalina do cobre.

O alinhamento perfeito dos furos e o planicidade das superfícies de contato são requisitos críticos. Uma folga dimensional de poucos milímetros pode tensionar os bujões dos disjuntores do quadro, causando trincas no invólucro do componente e falhas térmicas pré-maturas.

Processos de Recuperação Eletromecânica e Tratamento de Superfície

Barramentos antigos que sofreram sobreaquecimento, oxidação severa ou que foram desativados em reformas não precisam ser descartados como sucata. O serviço de recondicionamento especializado da Recontel restaura integralmente a capacidade nominal das peças através de um fluxo rigoroso:

1. **Decapagem Química e Limpeza Mecânica:** Remoção total do revestimento antigo, resíduos carbonizados e óxidos penetrantes.
2. **Usinagem de Recomposição:** Plainamento das superfícies deformadas por arco elétrico ou aperto incorreto, garantindo 100% de área de contato plano.
3. **Novo Banho Eletrolítico:** Reaplicação automatizada de camada de estanho ou prata na espessura micrométrica correta, restaurando a proteção contra corrosão e a condutividade original.
4. **Isolamento Térmico/Termocontratil:** Aplicação de espaguete termocontratil de alta rigidez dielétrica (para classe de 1 kV até 36 kV), devidamente identificado por cores conforme norma.

Empresas localizadas em polos industriais exigem agilidade extrema na execução desse tipo de serviço. Ao buscar projetos sob medida para a região do ABC e grande São Paulo, contar com um parceiro técnico que realiza tanto a fabricação rápida quanto o recondicionamento emergencial reduz o tempo de parada da planta de dias para poucas horas.

Especificação Técnica e Boas Práticas na Instalação

Para garantir que o seu projeto atinja a máxima eficiência e conformidade com as normas de segurança vigentes (como a NR-10 e a ABNT NBR 5410), a especificação do sistema deve observar os seguintes parâmetros técnicos:

• Densidade de Corrente Admitida: Adotar como parâmetro prático valores entre 1,5 A/mm² e 2,5 A/mm² para barras de cobre em ambientes fechados sem ventilação forçada, ajustando conforme a temperatura ambiente.
• Tratamento de Cantos: Todas as quinas vivas das barras devem sofrer rraio ou chanfro (quebra de canto) para eliminar o "efeito ponta", prevenindo descargas parciais em média tensão.
• Torque Específico para Fixação: Utilizar parafusos de aço inalterável ou grau 8.8, aplicando a tabela de torque recomendada para cada diâmetro de parafuso (M8, M10, M12) com chave dinamométrica aferida.
• Distância de Escoamento e Isolação: Garantir o espaçamento livre de ar mínimo entre fases e entre fase e terra, respeitando os limites da tensão de suportabilidade de impulso do painel.

Sua Infraestrutura Elétrica em Mãos Especialistas

O dimensionamento, a fabricação e o recondicionamento de sistemas de distribuição elétrica exigem rigor técnico, conhecimento de metalurgia e domínio das normas de engenharia eletromecânica. A Recontel atua há anos no mercado entregando soluções que aliam alta durabilidade, máxima eficiência energética e rigoroso cumprimento de prazos.

Se a sua empresa precisa otimizar o desempenho dos painéis elétricos, expandir a capacidade de corrente da planta ou recondicionar conjuntos oxidados com garantia industrial, entre em contato com nossa equipe de engenheiros e consultores técnicos. Desenvolvemos o seu projeto sob medida a partir de desenhos, croquis ou peças de amostra, garantindo a continuidade e a segurança do seu negócio.
