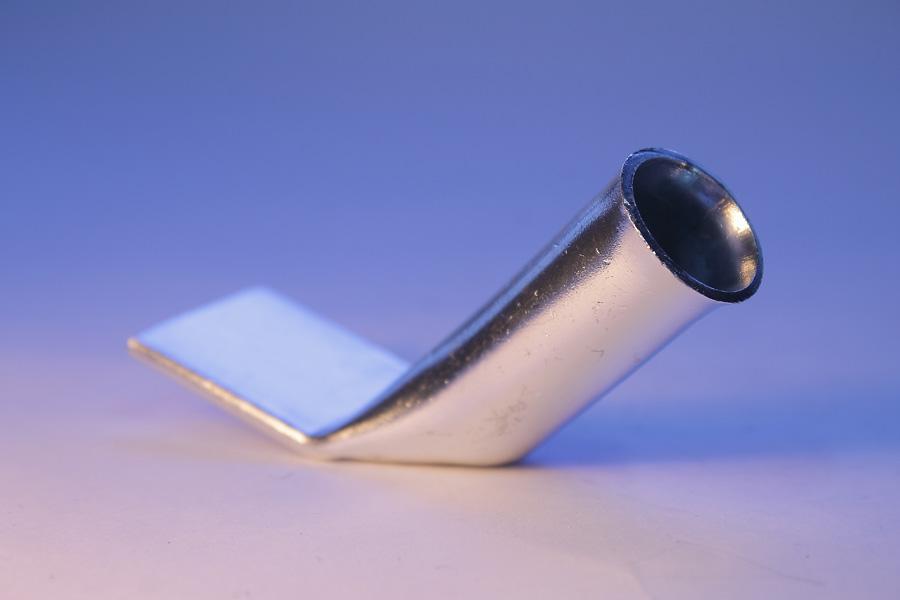

Otimize sua transmissão com terminais especiais

Paradas não programadas em linhas de alta tensão industrial e dormentes operacionais em subestações raramente começam com grandes falhas catastróficas; elas começam silenciosamente no ponto de contato. A resistência interfacial em terminais comutadores e barramentos de alta corrente é o principal gargalo térmico que corrói a eficiência energética do seu sistema, gerando sobreaquecimento severo por efeito Joule e queda de tensão residual. Quando um terminal padrão comercial é submetido a ciclos térmicos contínuos, vibração mecânica e atmosferas agressivas, o resultado inescapável é a degradação da área efetiva de contato, surgimento de microarcos e a eventual fusão da conexão. Para manter continuous uptime e performance crítica, o dimensionamento eletromecânico precisa ir além do catálogo convencional.

Otimize sua transmissão com terminais especiais e elimine perdas por efeito Joule

A otimização de sistemas de transmissão de energia elétrica em ambientes fabris e de concessionárias exige uma análise rigorosa do comportamento do fluxo de elétrons na interface entre condutores. A resistência de contato não depende apenas da força de aperto mecânico aplicada ao parafuso de fixação, mas fundamentalmente da rugosidade superficial das faces usinadas, da pureza metalúrgica do material base e do tratamento galvânico aplicado. Terminais manufaturados em série costumam apresentar desvios de planaridade que reduzem a área real de contato para menos de 30% da área nominal. Isso concentra a densidade de corrente em pontos isolados — conhecidos como a-spots —, elevando localmente a temperatura a níveis críticos.

Quando projetamos e fabricamos soluções customizadas, focamos em elevar o parâmetro IACS (International Annealed Copper Standard) do componente. Utilizando cobre eletrolítico ETP (C11000) ou cobre isento de oxigênio OFHC (C10200) com teor de pureza superior a 99,9%, garantimos que a condutividade elétrica volumétrica permaneça no topo da escala técnica. Ao integrar essas peças com barramentos de distribuição perfeitamente retificados, eliminamos os pontos quentes (hotspots) e estabilizamos a distribuição da corrente ao longo de todo o circuito elétrico.

A redução drástica na resistência interfacial reflete-se diretamente na conta de energia e no fator de potência da planta. Em instalações operando em alta amperagem — como fornos de indução, retificadores industriais, pontes rolantes e subestações de média/alta tensão —, a supressão de uma fração de microhm na conexão traduz-se em milhares de quilowatts-hora economizados anualmente, além de prolongar substancialmente a vida útil de todo o isolamento dielétrico adjacente.

Gargalos termomecânicos em conexões de alta corrente e alta frequência

Em ambientes industriais severos, os terminais elétricos enfrentam um ecossistema operacional hostil. A alternância contínua entre picos de carga e períodos de ociosidade gera o fenômeno da expansão e contração térmica diferencial. Se o terminal não for usinado com coeficientes de dilatação compatíveis com a estrutura de suporte, ou se a elasticidade do material não for mantida, ocorre o "creep" (escoamento fluente do metal). Esse relaxamento mecânico progressivo alivia o torque de aperto inicial, permitindo a infiltração de umidade e agentes oxidantes entre as superfícies de contato.

Além da dilatação, a presença de vibrações harmônicas — muito comum em motores de grande porte, compressores e geradores — atua como um fator de fadiga mecânica acelerada nos cabos e terminais rígidos. A fratura por fadiga dos filamentos periféricos de um condutor flexível é uma das causas veladas de interrupção de corrente.

Para mitigar a fadiga por esforço dinâmico e compensar deslocamentos estruturais, a engenharia de aplicação da Recontel desenvolve montagens híbridas. Nesses casos, a interface rígida do terminal usinado é desacoplada da linha por meio de flexíveis de altíssima performance. Integrar cordoalha flexível para absorção de vibração garante a dissipação do estresse mecânico sem impor torque de torção aos bujões dos equipamentos ou às buchas de passagem dos transformadores.

O impacto do efeito pele (skin effect) na geometria do terminal

Em sistemas operando em corrente alternada (CA) ou sob regimes de harmônicos elevados provenientes de inversores de frequência e soft-starters, a corrente elétrica tende a se deslocar para a periferia do condutor. Esse fenômeno, conhecido como efeito pele ou skin effect, reduz a área útil efetiva do terminal se a sua geometria for puramente maciça e cilíndrica.

O dimensionamento elétrico de alta precisão considera a profundidade de penetração (skin depth) na frequência de operação. Terminais especiais com geometria tubular otimizada, aletas de dissipação integrada e arranjos multicondutores maximizam a área de superfície externa em relação ao volume de cobre utilizado, minimizando a impedância equivalente e prevenindo o aquecimento indesejado gerado pelas correntes parasitas de Foucault.

Engenharia de materiais e tratamentos de superfície sob medida

A escolha do substrato metálico e do revestimento de acabamento define a resiliência do terminal em ambientes quimicamente agressivos, como indústrias químicas, papel e celulose, siderúrgicas e instalações litorâneas. Cobre nu exposto ao ar desenvolve rapidamente uma camada de óxido de cobre (CuO), que é isolante elétrica. Sob ação de umidade e enxofre, formam-se sulfetos que degradam irreversivelmente a condutividade da junta.

Para barrar a oxidação e assegurar baixíssima resistência de contato a longo prazo, aplicam-se tratamentos superficiais eletrolíticos com controle rigoroso de espessura de camada, aderência e porosidade:

• Prateação eletrolítica (Banho de Prata): Indicada para conectores de chaveamento, chaves seccionadoras e terminais de alta precisão. A prata possui a maior condutividade elétrica entre todos os metais e, mesmo quando oxida, o sulfeto de prata formado mantém propriedades condutoras relativamente aceitáveis sob pressão mecânica.
• Estanhagem técnica: Altamente recomendada para aplicações industriais gerais e ambientes marítimos. O estanho previne a corrosão galvânica quando o terminal de cobre é conectado a barramentos de alumínio, atuando como uma barreira física e eletroquímica estável.
• Niquelagem: Utilizada em ambientes de altíssima temperatura, onde a prata ou o estanho sofreriam difusão atômica rápida para o interior do cobre, perdendo a integridade da camada protetora.

Em seções de chaveamento crítico, onde ocorre a abertura e fechamento de arcos elétricos de interrupção, a Recontel projeta peças acopladas a materiais sinterizados de alta dureza. Nesses cenários, a especificação criteriosa de contatos elétricos especiais fabricados com ligas de prata-tungstênio (AgW) ou prata-óxido de cádmio (AgCdO) assegura resistência incomparável à erosão por arco elétrico e soldagem de contato.

Fabricação especial vs. Recondicionamento técnico: Máximo retorno do investimento

Frente a um componente de transmissão desgastado ou fora de especificação, as equipes de manutenção frequentemente se deparam com um dilema: encomendar uma peça nova importada com prazos de entrega que ultrapassam meses, ou optar pelo sucateamento da estrutura existente. A engenharia eletromecânica especializada oferece uma terceira via infinitamente mais rentável e ágil: o recondicionamento técnico de alta precisão acompanhado da fabricação sob desenho ou amostra.

O processo de recondicionamento eletromecânico não se limita a um polimento superficial. Ele envolve um protocolo rigoroso de recuperação estrutural:

• Decapagem química e remoção de revestimentos antigos: Eliminação completa de contaminações, crostas de óxidos e tratamentos degradados sem comprometer as dimensões do metal base.
• Usinagem de precisão e metalização: Recomposição geométrica das superfícies de contato, correção de empenamentos e preenchimento de erosões profundas causadas por arcos elétricos prévios.
• Eletrodeposição de novas camadas metálicas: Aplicação de banhos galvânicos de prata ou estanho na micrometria exata projetada para a aplicação original ou otimizada.
• Ensaios não destrutivos e ultrassom: Verificação da ausência de trincas internas, microfissuras e descontinuidades que poderiam causar pontos quentes durante a operação em plena carga.

A engenharia reversa executada pela Recontel possibilita, inclusive, aperfeiçoar o projeto original do fabricante do equipamento (OEM). Muitas vezes, peças originais importadas foram projetadas para climas temperados ou regimes de carga menos severos; nossa equipe recalcula as seções transversais, melhora os raios de concordância mecânica e aplica revestimentos mais robustos, resultando em um terminal com durabilidade superior à da peça nova original, por uma fração do custo e com tempo de resposta drasticamente reduzido.

Protocolos de montagem, torquematização e manutenção preditiva

A especificação do melhor terminal especial pode ser neutralizada por práticas inadequadas durante a montagem em campo. A instalação de conexões elétricas de alta capacidade exige rigor metrológico. O torque de aperto aplicado aos elementos de fixação (parafusos, porcas e arruelas) deve ser rigidamente controlado utilizando torquímetros calibrados.

Um aperto insuficiente resulta em alta resistência de contato e consequente sobreaquecimento. Por outro lado, um aperto excessivo ultrapassa o limite de escoamento do parafuso e deforma plasticamente as orelhas do terminal de cobre, destruindo a planaridade e reduzindo a área útil de condução. Para absorver a movimentação termomecânica contínua, é fundamental a utilização de arruelas de pressão do tipo Belleville (mola prato) em aço inoxidável ou tratado, configuradas para manter a carga interfacial constante mesmo após centenas de ciclos de expansão e contração.

Outro elemento indispensável na montagem é o uso de compostos anti-óxidos de alta condutividade (pastas de contato elétrico). Essas pastas contêm micropartículas metálicas suspensas em base sintética insaturada, preenchendo as microincomensurabilidades da superfície usinada e bloqueando a entrada do ar e umidade. A inspeção periódica realizada por meio de termografia infravermelha completa o ciclo de manutenção preditiva, permitindo identificar qualquer variação atípica de temperatura ($\Delta T > 5^\circ C$) em relação ao ambiente antes que ocorra qualquer falha operacional.

Garanta a eficiência e a segurança da sua infraestrutura elétrica com a Recontel

A eficiência na transmissão de energia e a confiabilidade dos seus equipamentos eletromecânicos não admitem soluções improvisadas ou componentes padronizados de baixa performance. Cada microhm economizado e cada grau Celsius reduzido nas conexões representam ganho operacional direto, redução do consumo de energia e proteção total contra paradas não programadas no seu processo produtivo.

Com vasta experiência em fabricação e recondicionamento eletromecânico, a Recontel desenvolve terminais especiais, barramentos, cordoalhas e contatos sob medida para os desafios mais exigentes da indústria. Nossa equipe técnica de engenheiros está pronta para analisar seus desenhos, amostras ou gargalos operacionais e propor a solução exata em metalurgia, usinagem e galvonoplastia.

Entre em contato com nossos especialistas comerciais e descubra como otimizar a performance do seu sistema elétrico com qualidade assegurada, prazos ágeis e o melhor custo-benefício do mercado.
