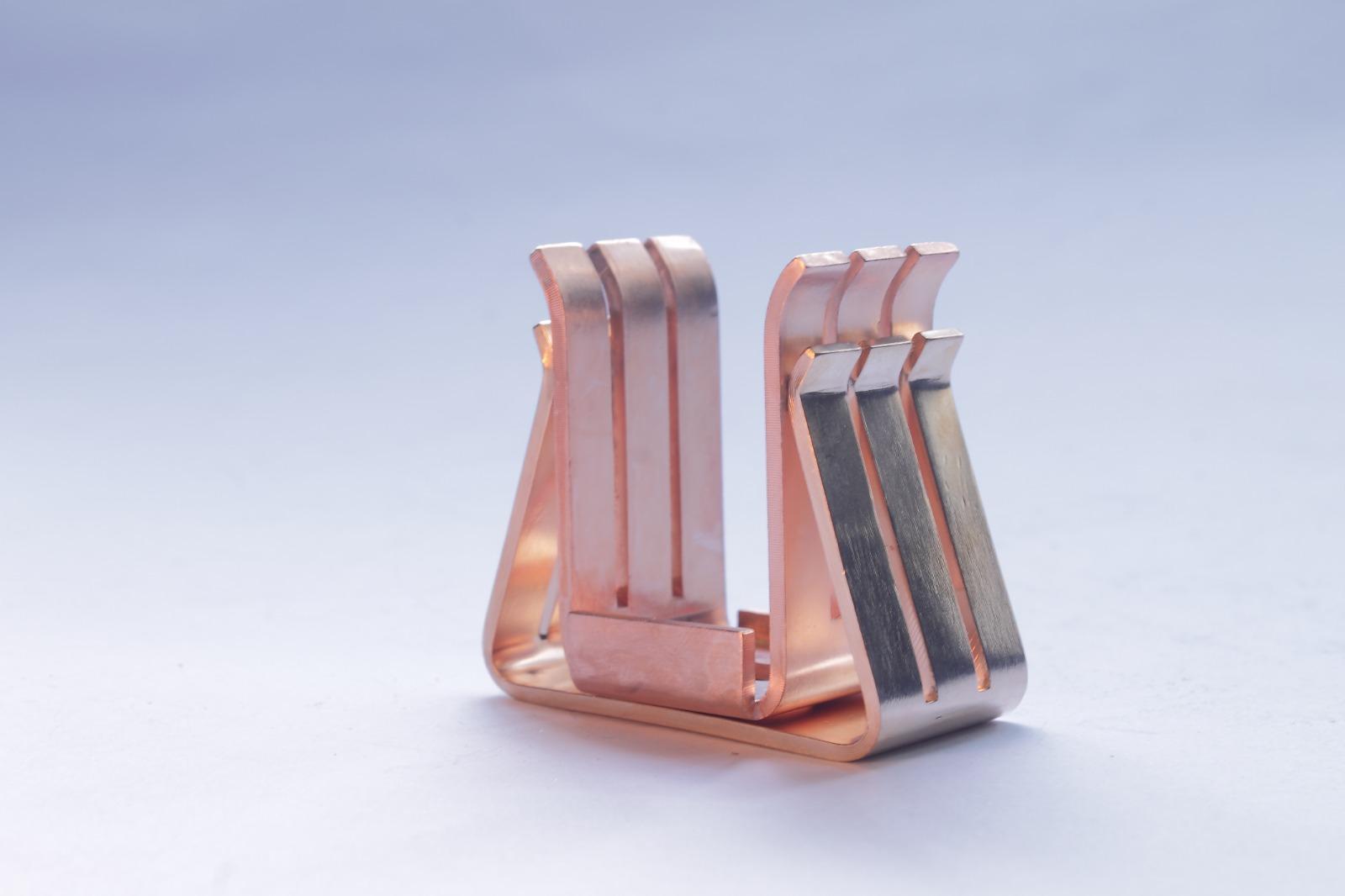

Riscos dos contatos elétricos sem pastilhas especiais

Na rotina contínua de indústrias de manufatura, siderurgia, mineração e infraestrutura, a eficiência dos painéis elétricos e chaves de manobra depende diretamente da integridade de suas superfícies de comutação. Operar sistemas de média e alta potência utilizando componentes sem proteção adequada expõe a planta a falhas catastróficas, superaquecimento e paradas não programadas na linha de produção. Os riscos dos contatos elétricos sem pastilhas especiais vão muito além do desgaste acelerado: eles envolvem o colapso térmico de disjuntores, a fusão de barramentos e severos acidentes de trabalho provocados por arcos elétricos descontrolados.

Riscos dos contatos elétricos sem pastilhas especiais no ambiente industrial

Superfícies de contato fabricadas exclusivamente em cobre eletrolítico puro ou latão, embora apresentem excelente condutividade elétrica inicial, não possuem as propriedades físicas necessárias para suportar os estresses térmicos, mecânicos e elétricos da comutação sob carga. Quando um circuito elétrico de elevada amperagem é aberto ou fechado, ocorre a formação de um arco elétrico de abertura. A temperatura no ponto de ionização do ar pode ultrapassar facilmente os 5.000 °C, valor muito superior ao ponto de fusão do cobre (1.085 °C).

Sem a presença de pastilhas especiais de metais sinterizados, a energia do arco sublima e derrete instantaneamente o material da face do contato. Esse processo causa a perda severa de massa metálica, deformação geométrica das superfícies móveis e fixas e a criação de crateras e saliências pontiagudas. Com a geometria comprometida, o contato perde a sua área efetiva de condução, gerando pontos de alta densidade de corrente e acelerando o processo de degradação.

Mecânica da erosão por arco e a colagem de contatos (microssoldagem)

O fenômeno da microssoldagem por arcos de fechamento representa uma das falhas mais críticas em contatores de partida de motores, disjuntores de caixa moldada e chaves seccionadoras sob carga. Durante o fechamento eletromecânico, ocorre o repique elétrico (bounce), momento em que as superfícies se tocam e se separam em frações de milissegundos.

Em contatos desprovidos de pastilhas sinterizadas refractárias, a corrente de inrush (pico de partida do motor ou carga capacitiva) evapora a fina camada superficial do cobre. Ao se reestabelecer o contato físico no milissegundo seguinte, o metal líquido nas duas faces se solidifica instantaneamente, "soldando" o contato móvel ao fixo. Esse travamento impede a abertura do circuito quando o sistema de proteção aciona a bobina de desarmes, resultando em curto-circuito mantido, queima de motores trifásicos por falta de fase e destruição completa dos cubículos de proteção.

Aumento exponencial da resistência de contato e o efeito Joule

Outro problema recorrente na ausência de ligas especiais é a oxidação acelerada do material base. O cobre exposto ao ar aquecido forma rapidamente óxido de cobre ($CuO$ e $Cu_2O$), que atua como uma camada isolante e altamente resistiva. A elevação da resistência de contato interfacial desencadeia um ciclo destrutivo impulsionado pelo efeito Joule:

• Aumento da resistência no ponto de contato entre a ponta fixa e a ponta móvel;
• Geração excessiva de calor local sob corrente nominal contínua;
• Aceleração da oxidação do metal devido às altas temperaturas;
• Perda de pressão mecânica das molas do conjunto devido ao recozimento térmico do aço;
• Fusão total da estrutura do porta-contato e risco iminente de incêndio no painel.

Impacto financeiro e operacional das paradas não planejadas

Subestimar a especificação das superfícies de comutação gera custos operacionais invisíveis, porém devastadores para o departamento de manutenção. Quando um contator industrial de 630A falha por travamento dos contatos, o prejuízo não se resume ao valor do componente elétrico danificado. A interrupção abrupta de uma linha de montagem, de um forno de indução ou de uma bomba de processo crítico pode custar dezenas de milhares de reais por hora em produção perdida, refugos de matéria-prima e horas extras de equipes de reparo emergencial.

Adicionalmente, as correntes de falha geradas por contatos oxidados ou desgastados sobrecarregam a montante os transformadores de força e os sistemas de cordoalhas elétricas flexíveis em São Paulo e em outros grandes centros industriais, reduzindo a vida útil global da infraestrutura de distribuição da planta.

Engenharia de materiais: o papel das ligas sinterizadas e pastilhas especiais

Para superar a combinação destrutiva de erosão elétrica, oxidação e desgaste mecânico, a engenharia de materiais desenvolveu a metalurgia do pó (sinterização), combinando metais de alta condutividade elétrica com metais de altíssimo ponto de fusão e resistência ao arco. As pastilhas especiais são fixadas às bases de cobre por brasagem a prata em alta temperatura, criando uma união metalúrgica indivisível e de baixíssima resistência elétrica.

A escolha da composição da pastilha depende exclusivamente da aplicação operacional e da categoria de emprego (AC-1, AC-3, AC-4, DC-3, etc.):

• Prata-Óxido de Estanho (AgSnO2): Excelente alternativa ecológica ao antigo oxide de cádmio. Possui altíssima resistência à soldagem por arco de fechamento e excelente estabilidade térmica sob correntes de pico elevadas, ideal para contatores de motores pesados e sistemas com alta carga capacitiva.
• Prata-Tungstênio (AgW): Combina a extrema dureza e alto ponto de fusão do tungstênio com a excelente condutividade da prata. É a escolha padrão para contatos de arrefecimento de arcos em disjuntores de baixa e média tensão e chaves de manobra de alta frequência.
• Prata-Níquel (AgNi): Apresenta excepcional resistência ao desgaste mecânico e erosão homogênea, sendo amplamente empregada em chaves industriais de comando, relés de potência e minidisjuntores.
• Cobre-Tungstênio (CuW): Utilizado em ambientes de extrema severidade, como disjuntores a volume reduzido de óleo (VRO), chaves de solda por resistência e contatos de rastro para alta voltagem.

Ao optar por conjuntos de contatos com pastilhas especiais no ABC fabricados com rigor metrológico e normas internacionais, as empresas garantem a extinção rápida do arco e a estabilidade da resistência elétrica por milhões de ciclos de manobra.

Recondicionamento técnico e fabricação sob medida de conjuntos eletromecânicos

A substituição completa de disjuntores e contatores importados ou fora de linha de fabricação muitas vezes exige adequações dispendiosas em barramentos e cablagens existente. O recondicionamento de conjuntos eletromecânicos surge como uma solução de alta performance e viabilidade econômica indiscutível.

O processo de reengenharia executado por especialistas no setor compreende etapas rigorosas de garantia de qualidade:

Primeiramente, a peça desgastada passa por uma desoxidação química e remoção mecânica total dos resíduos do contato antigo. A carcaça de suporte em cobre ou latão é avaliada dimensionalmente para verificar se houve perda de dureza por recozimento. Em seguida, realiza-se a brasagem por indução ou oxiacetileno da nova pastilha sinterizada (AgSnO2, AgW ou CuW), utilizando liga de prata de alta fluidez com fluxo desoxidante específico.

Por fim, a peça passa por usinagem de precisão para ajuste de cotas paralelas e planicidade da face, seguida por deposição eletrolítica de prata (prateamento técnico) em toda a estrutura de cobre para evitar a oxidação superficial e minimizar a resistência de contato nas áreas de fixação do barramento.

Indústrias que demandam soluções em produtos eletromecânicos em Campinas e polos industriais em todo o Brasil encontram na recuperação de contatos uma forma de estender a vida útil dos equipamentos mantendo a confiabilidade de um componente novo.

Diagnóstico preventivo e procedimentos de manutenção eletromecânica

Para evitar que a ausência ou o desgaste limite das pastilhas especiais causem paradas catastróficas, o plano de manutenção preditiva deve incluir ensaios periódicos não destrutivos. A inspeção visual simples é insuficiente para avaliar a integridade da ligação metalúrgica da pastilha.

A verificação da microhmimetria de contato é o teste mais conclusivo. Utilizando um microhmímetro de alta precisão com injeção de corrente contínua (geralmente 100A), mede-se a queda de tensão através do conjunto fechado. Leituras de resistência interfacial acentuadamente superiores às especificações do fabricante indicam que a pastilha sinterizada atingiu sua espessura limite de desgaste ou que houve descolamento interno da liga de brasagem devido a picos de temperatura.

A termografia infravermelha em painéis energizados sob carga nominal também permite identificar pontos quentes (hotspots) antes que ocorra a fusão do cobre base ou o travamento mecânico por transferência de material.

Garanta a segurança e continuous operabilidade dos seus sistemas eletromecânicos

Os riscos dos contatos elétricos sem pastilhas especiais representam uma ameaça direta à integridade dos painéis elétricos, à continuidade operacional e à segurança dos trabalhadores envolvidos na operação de instalações de alta potência. A utilização de componentes subdimensionados ou improvisados resulta inevitavelmente em microssoldagem, oxidação descontrolada, aumento do efeito Joule e destruição de ativos de alto valor.

A Recontel atua há anos no mercado como referência na fabricação, nacionalização e recondicionamento técnico de contatos elétricos de alta e média tensão, ponteiras sinterizadas, cordoalhas e conectores de alta condutividade. Nossa equipe de engenharia analisa as condições operacionais da sua planta para especificar a liga sinterizada exata que garantirá máxima resistência ao arco elétrico e maior vida útil mecânica aos seus equipamentos.

Proteja sua infraestrutura industrial contra paradas não planejadas e acidentes com arcos elétricos. Entre em contato com os especialistas técnicos da Recontel, solicite uma avaliação detalhada do seu acervo de componentes e descubra como nossas soluções customizadas de recondicionamento e fabricação sob medida elevam o patamar de confiabilidade e eficiência da sua empresa.
