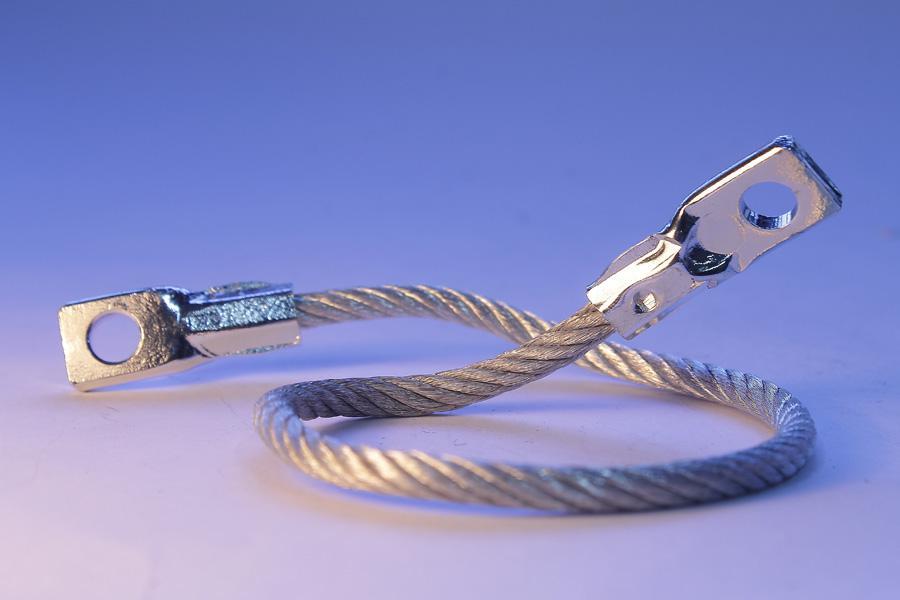

Jumpers industriais para máxima performance técnica

Paradas não programadas em linhas de alta amperagem, quedas brutais de tensão e superaquecimento focal em conexões de barramentos não são meros imprevistos operacionais: são sintomas diretos do colapso térmico e mecânico em elementos de interligação flexível. Em ambientes fabris de severidade extrema, como plantas siderúrgicas, linhas de galvanoplastia, usinas de alumínio e subestações industriais, a fadiga metálica e a oxidação progressiva dos pontos de contato comprometem criticalmente a integridade do sistema. Quando a expansão térmica contínua e a vibração estrutural rompem a continuidade condutiva, o resultado é o desperdício massivo de energia por efeito Joule, além do risco iminente de fusão do componente. Para eliminar esse gargalo e assegurar a máxima eficiência na distribuição de alta corrente, a engenharia de materiais aplicada a condutores flexíveis sob medida torna-se o divisor de águas entre o ganho de produtividade e o prejuízo operacional.

Jumpers industriais para máxima performance técnica

A condução elétrica em cenários industriais de grande porte exige muito mais do que a simples presença de um condutor metálico. A implementação de Jumpers industriais para máxima performance técnica envolve um profundo dimensionamento metalúrgico, eletromecânico e geométrico. Esses componentes, projetados para interligar barramentos rígidos a equipamentos sujeitos a movimentação ou dilatação — como transformadores, fornos a arco, retificadores e células eletrolíticas —, precisam suportar densidades de corrente elevadas sem atingir temperaturas críticas de operação.

O segredo da alta performance reside na escolha da liga e no processo de fabricação das laminações ou cordoalhas. Utiliza-se predominantemente o cobre eletrolítico de alta pureza (grau Cu-ETP, norma UNS C11000), com teor mínimo de 99,9% de cobre. Essa seleção garante uma condutividade elétrica mínima de 100% IACS (International Annealed Copper Standard), reduzindo a resistividade intrínseca do material. Quando o projeto exige flexibilidade tridimensional aliada à resistência a ambientes quimicamente agressivos, a estrutura das lâminas ou fios deve ser tratada termicamente através de recozimento controlado, aliviando tensões residuais do processo de trefilação ou laminação.

Outro fator determinante na performance técnica é a tecnologia de união das extremidades, conhecidas como ponteiras ou terminais. Processos convencionais de brasagem com solda prata podem introduzir zonas afetadas pelo calor (ZAC) e aumentar a resistência interfacial. Por isso, a manufatura avançada emprega a soldagem por difusão molecular (Diffusion Bonding ou Press-Welding). Sob altas pressões e temperaturas controladas, as lâminas de cobre fundem-se em um bloco sólido homogêneo sem a necessidade de adição de metal secundário. O resultado é uma ponteira com a mesma condutividade e resistência mecânica do cobre maciço, eliminando qualquer probabilidade de delaminação sob estresse térmico prolongado.

Engenharia de Conexões Flexíveis: Absorção Mecânica e Dilatação Térmica

Sistemas elétricos submetidos a correntes de milhares de amperes geram forças eletrodinâmicas significativas, especialmente durante surtos de curto-circuito. Além disso, a oscilação térmica diária e operacional faz com que barramentos rígidos se expandam e contraiam continuamente. Se a conexão entre esses elementos for rígida, o estresse mecânico é transferido diretamente para as buchas dos transformadores ou para os isoladores dos painéis, provocando trincas, vazamentos de óleo e falhas catastróficas.

Cordoalhas trançadas vs. Lâminas laminadas: Escolha e aplicabilidade

A arquitetura do condutor flexível deve ser selecionada com base no tipo de movimento exercido na instalação. A tabela abaixo sintetiza os critérios técnicos para especificação:

Para otimizar o fluxo energético em grandes infraestruturas, a integração entre conectores flexíveis e a arquitetura geral de distribuição é fundamental. Recomenda-se analisar o alinhamento com os barramentos de distribuição de energia instalados na planta, garantindo que o dimensionamento da seção transversal em $mm^2$ seja homogêneo em toda a trajetória da corrente.

Mitigação do efeito pelicular e gerenciamento térmico

Em sistemas de corrente alternada (CA) de alta frequência ou alta intensidade, o efeito pelicular faz com que os elétrons migrem para a periferia do condutor, reduzindo sua área útil efetiva. O empilhamento de lâminas finas de cobre (com espessuras variando tipicamente entre $0,10 mm$ e $0,30 mm$) multiplica a área de superfície do jumper sem aumentar drasticamente seu volume total. Esse design favorece a convecção natural e minimiza a elevação de temperatura ($\Delta T$), permitindo que a junta opere muito abaixo do limite de degradação da isolação ou do próprio metal.

Tratamentos Superficiais Avançados e Redução da Resistência de Contato

A resistência elétrica de uma junta não depende apenas da seção do condutor, mas drasticamente da resistência de contato interfacial. O cobre exposto ao ar desenvolve rapidamente uma camada microscópica de óxido de cobre ($Cu_2O$), que atua como um isolante elétrico. Sob a passagem de altas correntes, essa película de oxidação gera pontos quentes (hotspots) que aceleram exponencialmente a degradação da conexão.

Revestimentos metálicos: Prata, Estanho e Níquel

Para neutralizar a oxidação e garantir a menor resistência elétrica na interface de montagem, as ponteiras dos jumpers devem receber tratamentos galvânicos de alta precisão:

• Prateação eletrolítica (Silver Plating): A prata possui a maior condutividade elétrica entre todos os metais e seus óxidos continuam sendo condutores. Uma camada de $5 \mu m$ a $15 \mu m$ de prata na área de contato reduz a resistência de interface a valores insignificantes, sendo indispensável em linhas de alta amperagem.
• Estanhagem eletrolítica (Tin Plating): Indicada para ambientes com presença de umidade e atmosfera moderadamente corrosiva. O estanho proporciona excelente maleabilidade, preenchendo as microimperfeições da superfície de contato ao ser torqueado.
• Niquelagem (Nickel Plating): Recomendada para aplicações expostas a temperaturas extremamente elevadas (acima de $200^\circ C$) ou ambientes altamente agressivos, como atmosferas sulfurosas em plantas químicas.

Entender a mecânica do fluxo de elétrons na área de junção requer compreender a integridade e a importância dos contatos elétricos para evitar o colapso prematuro por sulfatação ou corrosão galvânica. O correto acabamento superficial, aliado ao alisamento por retífica mecânica para obter uma rugosidade $Ra$ adequada, maximiza a área real de contato elétrico após o aperto dos parafusos.

Recondicionamento Eletromecânico: Recuperação de Ativos com Eficiência de Custo

Em cenários de gestão preditiva de ativos e otimização do CAPEX/OPEX, o descarte imediato de jumpers industriais danificados representa um desperdício financeiro substancial. Um jumper que apresenta sinais de oxidação, sobreaquecimento local ou desalinhamento mecânico frequentemente pode ser totalmente recondicionado, retornando às suas especificações originais de fábrica por uma fração do custo de uma peça nova.

O processo de recondicionamento industrial na Recontel segue um rigoroso protocolo de engenharia reversa e restauração técnica:

1. Descontaminação e decapagem química: Remoção completa de óxidos, graxas e eventuais depósitos de alcatrão ou insumos químicos sem agredir a estrutura do cobre base.
2. Avaliação estrutural e micro-ohmimetria: Medição da resistência ôhmica por meio de um micro-ohmetro digital de quatro fios (método Ponte de Kelvin), identificando se houve recristalização ou fusão interna das lâminas.
3. Reforma das ponteiras e usinagem: Aplanar as superfícies deformadas por torque excessivo através de fresamento ou retificação para reestabelecer o plano de contato perfeito.
4. Reaplicação de tratamento galvânico: Retirada da camada antiga e nova deposição eletrolítica de prata ou estanho na espessura micrométrica especificada.
5. Inspeção final e ensaio de condutividade: Emissão de laudo técnico garantindo que o componente atende às normas NBR/IEC aplicáveis.

Sistemas que operam sob intensa movimentação mecânica repetitiva beneficiam-se amplamente dessa abordagem. Em regiões com forte polo industrial, a demanda por recuperação de condutores de grande porte é suprida por soluções customizadas em cordoalhas elétricas para alta condução, permitindo que plantas fabris mantenham o ritmo produtivo sem necessitar de longos prazos de importação de peças sobressalentes.

Parâmetros para Dimensionamento e Diagnóstico em Campo

A especificação precisa de um jumper industrial exige a coleta meticulosa dos parâmetros de operação do sistema. Erros de dimensionamento resultam em vibração excessiva por ressonância, ruído audível (humming indutivo) e falha prematura por fadiga de material. Ao solicitar o desenvolvimento ou a reforma de um componente, a equipe de engenharia deve considerar:

• Corrente nominal e de pico ($I_{RMS}$ e $I_{pk}$): Determina a seção transversal total em $mm^2$ necessária para manter a elevação de temperatura dentro das normas de segurança.
• Ambiente químico e temperatura ambiente: Define a liga metálica, o tipo de isolamento termoencolhível (se necessário) e o revestimento da ponteira.
• Geometria de furação e torque de aperto: As furações dos terminais devem seguir os padrões NBR/DIN para garantir a distribuição uniforme da pressão mecânica exercida pelos parafusos de aço inoxidável ou grau 8.8, acompanhados de arruelas prato (Conical Spring Washers / Belleville) para compensar a fluência do cobre.
• Deslocamento espacial ($\Delta X, \Delta Y, \Delta Z$): Medição exata dos movimentos relativos entre os pontos de fixação para projetar o raio de curvatura mínimo das lâminas ou da cordoalha, evitando dobras vincadas que concentram tensão mecânica.

Com vasta experiência no setor de fabricação e recondicionamento eletromecânico, a Recontel atua de forma consultiva junto às equipes de manutenção e engenharia de plantas fabris em todo o país. O diagnóstico preditivo por termografia infravermelha combinado com a medição de resistência de micro-ohms em campo permite identificar conexões deficientes antes que causem paradas catastróficas. Seja através do fornecimento de jumpers dimensionados sob medida com matérias-primas de altíssima pureza, ou do recondicionamento especializado de componentes existentes, garantir a máxima performance técnica das conexões flexíveis é o caminho mais seguro para a eficiência energética, segurança operacional e lucratividade da sua indústria.
