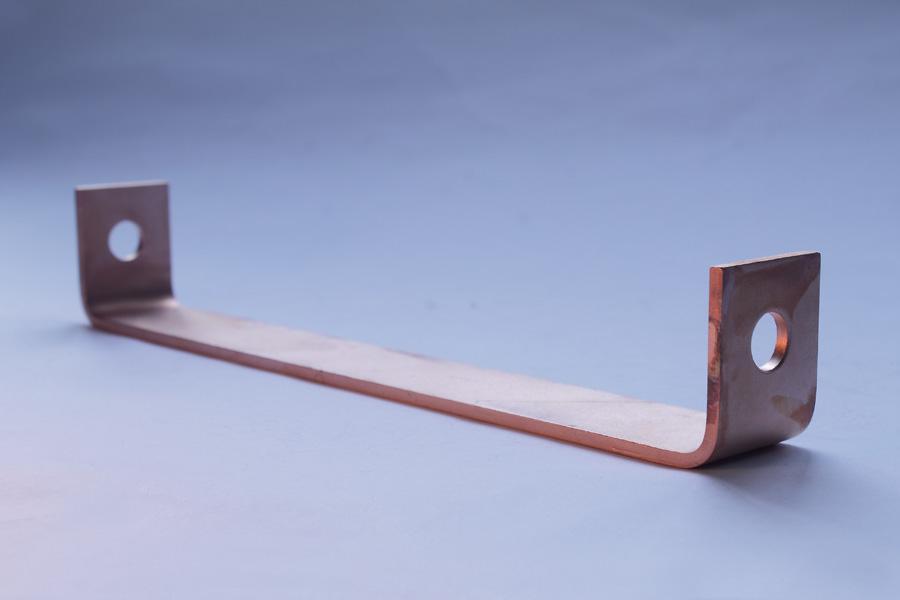

Maximize a eficiência com barramentos de distribuição

Uma parada não planejada no painel elétrico principal devido ao derretimento de isoladores ou ao disparo intempestivo de disjuntores por elevação térmica é o pior cenário para a engenharia de manutenção. Em instalações industriais de médio e grande porte, perdas por efeito Joule e quedas de tensão localizadas consomem silenciosamente margens de lucro valiosas todos os meses. A escolha, o dimensionamento e o estado de conservação dos condutores rígidos são determinantes diretos para a estabilidade da planta. Quando o objetivo é otimizar a condução de alta corrente e eliminar gargalos energéticos, entender como projetar e recuperar esses componentes passa a ser uma prioridade operacional estratégica.

O Gargalo Invisível no Fluxo de Energia Industrial

Nas plantas fabris contemporâneas, a demanda por potência contínua e a presença de cargas não lineares colocam os sistemas de distribuição sob estresse térmico constante. Muitas vezes, a atenção das equipes fica concentrada em transformadores, inversores de frequência e motores, enquanto os elementos de interconexão rígida dentro dos quadros e subestações operam no limite de sua capacidade. Essa negligência resulta em pontos quentes por resistência de contato elevada, corrosão em superfícies de acoplamento e desalinhamento dimensional provocados por ciclagem térmica repetitiva.

Diferente de cabos isolados convencionais, que enfrentam limitações severas de dissipação de calor em feixe, os conjuntos rígidos em cobre ou alumínio eletrolítico oferecem excelente relação de área superficial para refrigeração natural. No entanto, se houver deficiência de pureza no material base ou se a área de junta estiver oxidada, a queda de voltagem associada gerará um efeito dominó de aquecimento indesejado. Para mitigar esse fenômeno, vale a pena diagnosticar os fatores que levam ao aquecimento de cordoalhas e conexões flexíveis, pois estes costumam interagir diretamente com as saídas dos painéis principais.

A otimização desses sistemas não envolve apenas a substituição por peças de maior seção transversal; ela exige a análise criteriosa da ampacidade, da dinâmica dos fluxos de ar interno do painel e do tratamento galvânico aplicado aos pontos de conexão mecânica.

Maximize a eficiência com barramentos de distribuição no seu painel elétrico

Para obter o rendimento elétrico máximo com o mínimo de dissipação passiva, a seleção da liga condutora é o primeiro divisor de águas. O uso de cobre eletrolítico ETP (C11000) com pureza mínima de 99,9% garante uma condutividade de 100% IACS (International Annealed Copper Standard). Ligas com impurezas residuais de fósforo ou ferro, por outro lado, reduzem drasticamente essa condutividade, transformando a barra condutora em um resistor indesejado no meio do fluxo de potência.

Além da pureza metálica, a arquitetura física do sistema define a sua resposta a correntes alternadas de alta intensidade. A distribuição do fluxo elétrico não ocorre de maneira perfeitamente homogênea na seção transversal do condutor metálico, exigindo um planejamento geométrico refinado.

Efeito Pelicular e Configuração Geométricas das Barras

Em sistemas operando em 60 Hz e com harmônicas elevadas provenientes de eletrônica de potência, a corrente tende a se concentrar na periferia do condutor — fenômeno conhecido como efeito pelicular (skin effect). Por esse motivo, utilizar uma única barra espessa de cobre é consideravelmente menos eficiente do que utilizar duas ou mais barras laminadas de menor espessura montadas em paralelo, separadas por um espaçamento de ar equivalente à própria espessura do condutor.

Esta disposição paralela expande a área de superfície efetiva exposta à convecção e reduz o efeito de proximidade entre as fases, resultando em:

• Redução da resistência CA equivalente: Diminui a geração de calor sob plena carga.
• Aumento da ampacidade do conjunto: Permite conduzir mais amperes por quilograma de material.
• Menor gradiente térmico interno: Evita a degradação precoce dos suportes isolantes de epóxi ou poliéster reforçado com fibra de vidro (SMC).

Superfícies de Contato e Tratamentos Galvânicos Estruturais

A maior parcela da resistência elétrica em um sistema de distribuição rígido não reside no corpo da barra metálica, mas sim nas juntas parafusadas de interconexão. O ar e os óxidos formados na interface metálica criam microimpedâncias que elevam pontualmente a temperatura sob correntes nominais elevadas.

A aplicação de revestimentos galvânicos de prata (prateação) ou estanho (etanagem) é indispensável nessas regiões. A prateação proporciona uma camada interfacial altamente condutiva que não sofre degradação por oxidação severa, mesmo sob temperaturas operacionais elevadas. Para garantir a longevidade operacional do acoplamento e impedir a passivação da liga, a implementação de estratégias para aumentar a vida útil de contatos elétricos mostra-se fundamental para evitar intervenções emergenciais na planta.

Engenharia de Recondicionamento: Desempenho Original sem Custo de Peça Nova

Nem sempre a melhor decisão comercial para a planta industrial é a compra de um conjunto fabril inteiramente novo. Em muitos casos de retrofit, alteração de layout ou desgaste de painéis legados, o recondicionamento eletromecânico oferece um retorno sobre o investimento (ROI) substancialmente superior, reduzindo o tempo de parada da produção de semanas para poucos dias.

O processo de recondicionamento técnico de barras e elementos condutores envolve etapas rigorosas de engenharia invertida e tratamento químico de restauração:

Diagnóstico e Descontaminação Química

Peças retiradas de ambiente fabril agressivo costumam apresentar impregnação de óleos, incrustações de sulfetos e camadas espessas de oxidação. O componente passa por decapagem química controlada e jateamento microesferizado, removendo impurezas superficiais sem alterar as cotas dimensionais originais necessárias ao encaixe mecânico no painel.

Usina de Precisão e Planicidade das Juntas

Uma junta parafusada exige alto grau de planicidade (flatness) para assegurar que a pressão de aperto seja distribuída uniformemente sobre toda a área nominal de contato. Se o barramento sofrer empenamento por torque excessivo no passado, a área de contato efetiva pode despencar para menos de 30% da superfície projetada, gerando um superaquecimento localizado destrutivo.

Através de retífica plana, usinagem CNC e desempenamento hidráulico, a Recontel reestabelece a geometria de assentamento perfeita, garantindo baixíssima resistência de contato microhmíca após a remontagem.

Reorganização do Depósito Galvânico

Após a reestruturação mecânica, as peças recebem novos banhos de galvanoplastia industrial com espessura de camada rigorosamente controlada por fluorescência de raios X. Esse processo garante que barras recuperadas apresentem desempenho elétrico e imunidade à oxidação idênticos ou superiores aos de uma peça virgem de fábrica.

Dimensionamento Térmico e Critérios de Projeto Conforme NORMAS IEC/ABNT

A determinação da capacidade de condução de corrente de um sistema condutor rígido deve obedecer às diretrizes estipuladas pelas normas NBR IEC 61439 e DIN 43671. O cálculo de ampacidade não pode ser baseado unicamente em tabelas genéricas de mercado, devendo considerar as variáveis reais do ambiente de instalação:

• Temperatura ambiente interna do painel: Geralmente estimada entre 35 °C e 55 °C dependendo da ventilação forçada.
• Sobreelevação de temperatura admissível (ΔT): Limites máximos estipulados para evitar perda de rigidez mecânica do cobre e ressecamento dos isoladores.
• Posição de montagem: Barras dispostas na vertical dissipam calor por convecção natural de forma até 15% mais eficiente do que barras montadas na horizontal.
• Pintura e emissividade: Barras pintadas com tintas de alta emissividade térmica (como preto fosco) dissipam mais calor por radiação do que barras de cobre nu brilhante, permitindo um ganho modesto na ampacidade final.

Entender a interação dessas variáveis permite dimensionar sistemas compactos, economizando espaço dentro do cubículo elétrico sem comprometer a margem de segurança operacional. Ao buscar por soluções completas para barramentos de distribuição, sua empresa assegura que todo o projeto térmico e mecânico atenda aos rigorosos padrões do setor produtivo.

Torque de Aperto e Unificação Mecânica no Acoplamento

Mesmo o condutor de cobre mais puro e bem prateado falhará prematuramente se a montagem mecânica for negligenciada. O aperto excessivo nos parafusos de fixação de uma junta condutora é tão prejudicial quanto o aperto insuficiente. Quando o parafuso é apertado além do limite escoamento do cobre, a barra sofre deformação plástica irrecuperável. Quando o sistema esfria durante uma parada de produção, a junta perde a pressão de contato original, criando folgas micrométricas que oxidarão rapidamente assim que a carga retornar.

A utilização de arruelas de pressão do tipo Belleville (mola prato) é altamente recomendada em todas as conexões rígidas por barras. Essas arruelas mantêm a força de fixação constante, absorvendo a dilatação e contração mecânica dos materiais sem deformar o cobre. O aperto deve ser executado obrigatoriamente com torquímetro calibrado, respeitando as tabelas de torque específicas para cada diâmetro e classe de parafuso (geralmente aço inoxidável ou aço 8.8 bicromatizado).

Como Selecionar o Parceiro Técnico Ideal para sua Infraestrutura Eletromecânica

Garantir a máxima eficiência energética e a confiabilidade de longo prazo nos sistemas elétricos da sua empresa exige mais do que insumos de qualidade; exige conhecimento prático de engenharia de fabricação e restauração eletromecânica. A Recontel atua há anos no mercado entregando soluções sob medida para os desafios operacionais de usinas, indústrias químicas, metalúrgicas, montadoras e integradores de painéis.

Seja para a fabricação de novas barras dobradas e usinadas sob desenho técnico, seja para a restauração completa de conjuntos oxidados ou fora de especificação, nossa equipe de engenharia oferece suporte consultivo integral desde a especificação da liga metálica até a entrega final com certificado de conformidade.

Sua fábrica não pode perder dinheiro por aquecimento indevido em conexões rígidas e paradas repentinas na linha de produção. Entre em contato com os especialistas técnicos da Recontel hoje mesmo e descubra como nossas soluções em fabricação e recondicionamento eletromecânico podem otimizar a eficiência energética e elevar o patamar de segurança da sua instalação.
