A perda silenciosa de eficiência operacional em painéis elétricos, barramentos de média e alta tensão e chaves seccionadoras raramente tem início em um evento súbito ou catastrófico. Na grande maioria das plantas industriais, o verdadeiro problema reside no aumento insidioso da resistência de contato em junções que utilizam componentes genéricos de prateleira. Quando terminais comerciais padronizados são submetidos a ciclos térmicos severos, vibrações mecânicas contínuas e atmosferas quimicamente agressivas, o resultado direto é o surgimento de pontos quentes (hotspots), queda indesejada de tensão e paradas não programadas no chão de fábrica. Para mitigar esse cenário desastroso e restaurar a confiabilidade da sua distribuição de energia, é indispensável reavaliar a arquitetura das interfaces condutoras. Otimize conexões usando terminais especiais projetados sob medida para garantir máxima superfície efetiva de contato, estanqueidade galvânica e eliminação do aquecimento por efeito Joule em aplicações de alta responsabilidade.

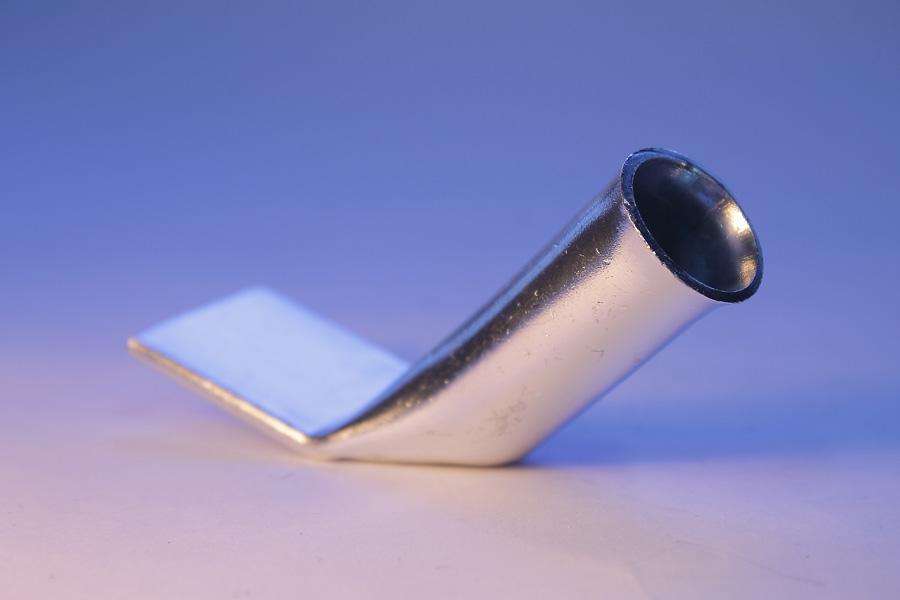

Otimize conexões usando terminais especiais na indústria de alta exigência
Em ambientes de manufatura pesada — como metalurgias, usinas siderúrgicas, indústrias químicas, do setor sucroenergético e plantas de papel e celulose —, o desempenho elétrico de uma máquina é estritamente limitado pelo seu ponto mais frágil. Os conectores padronizados fabricados em latão de baixa pureza ou cobre comercial de fina espessura não foram desenvolvidos para suportar demandas dinâmicas de ampacidade contínua superior a 1000 Amperes. Sob essas magnitudes de corrente, qualquer imperfeição na área de acoplamento reduz drasticamente a seção condutora efetiva.
A física do contato elétrico nos ensina que a superfície aparenta ser plana a olho nu, mas revela picos e vales microscópicos quando analisada profilometricamente. Terminais convencionais tocam a barra condutora apenas em pontos isolados, conhecidos como pontos 'a'. Quando a força de aperto mecânico é insuficiente ou o terminal cede devido ao relaxamento do material, a resistência de constrição aumenta exponencialmente. A adoção de terminais especiais desenvolvidos com geometrias customizadas, espessuras dimensionadas para a densidade de corrente exata e superfícies retificadas elimina esse gargalo, assegurando uma passagem de elétrons uniforme e sem turbulências térmicas.
Modos de falha críticos em sistemas de conexões elétricas convencionais
O diagnóstico das falhas em conexões para alta corrente revela um ciclo destrutivo recorrente quando não se emprega a engenharia de terminais adequados. Compreender esses mecanismos é o primeiro passo para implementar mudanças definitivas na rotina de manutenção preditiva e corretiva da planta.
- Relaxamento mecânico e fluência (Creep): O cobre e o alumínio sofrem deformação plástica quando submetidos a pressões constantes sob altas temperaturas. Com o passar dos ciclos de carga e descarte térmico, o terminal perde a pressão de contato original, criando folgas micrométricas que geram arcos elétricos e oxidação rápida.
- Corrosão galvânica e atmosférica: O acoplamento de metais com potenciais eletroquímicos distantes sem o devido tratamento de barreira cria uma pilha galvânica em presença de umidade. A oxidação resultante forma uma camada de óxido não condutora que eleva drasticamente a temperatura local.
- Fadiga por vibração mecânica: Equipamentos giratórios, motores de grande porte e transformadores transmitem vibrações harmônicas que trincam a saia de crimpagem de terminais comuns, resultando em perda de continuidade elétrica e eventual ruptura do cabo.
Manufatura sob medida versus componentes padronizados de prateleira
A diferença entre um terminal comercial padrão e um terminal especial reside na precisão de projeto e nos critérios rigorosos de fabricação. Enquanto o componente genérico busca atender a uma média ampla e imprecisa de aplicações com o menor custo de matéria-prima, o terminal especial é concebido levando em consideração a ampacidade nominal, picos de curto-circuito, tipo de condutor (cabo rígido, flexível ou barra), ambiente químico e restrições de espaço físico.
Na Recontel, desenvolvemos soluções customizadas que atendem desde a readequação de barramentos antigos até contatos elétricos especiais na região de São Paulo e demais polos industriais do país. O dimensionamento leva em conta abas de fixação estendidas, furação dupla ou quádrupla padronizada segundo normas NEMA, e espessuras reforçadas que atuam inclusive como dissipadores térmicos adicionais para o sistema.
Materiais de alta performance e tratamentos de superfície dedicados
A escolha da liga metálica adequada determina a condutividade e a resistência mecânica do terminal. Para aplicações elétricas de alta responsabilidade, utilizamos preferencialmente o cobre eletrolítico ETP (UNS C11000) com pureza mínima de 99,9%, garantindo uma condutividade elétrica de 100% IACS (International Annealed Copper Standard). Em cenários onde a usinabilidade e a dureza mecânica são cruciais, aplicam-se ligas de cobre-telúrio ou cobre-berílio com tratamento térmico adequado.
Tão importante quanto a matéria-prima do corpo é o revestimento superficial protetivo. Terminais expostos ao ar sem tratamento desenvolvem uma camada superficial de óxido de cobre (Cu2O), que possui alta resistividade. Para contornar essa degradação, aplicamos tratamentos como:
- Prateação eletrolítica de alta camada: A prata possui a maior condutividade elétrica entre todos os metais e seus óxidos mantêm propriedades condutoras. A aplicação de camadas controladas (de 5 a 20 mícrons) na área de contato garante a menor resistência de interface do mercado.
- Estanhagem por imersão a quente ou eletrolítica: Essencial para evitar a corrosão galvânica na conexão entre conexões de cobre e componentes estanhados ou de alumínio, proporcionando excelente soldabilidade e proteção ambiental.
- Niquelagem técnica: Indicada para ambientes com temperaturas de operação contínua acima de 200°C ou exposição severa a gases sulfurosos e vapores ácidos.
Em sistemas operacionais complexos onde há movimento relativo ou dilatação térmica severa, o terminal rígido pode ser integrado diretamente a soluções flexíveis. É comum projetar a interligação entre conjuntos rígidos através de jumpers de cobre flexíveis fabricados com terminais prensados e soldados por fusão eletrotérmica, garantindo máxima flexibilidade sem perder condutividade.
Processos de fabricação e recondicionamento eletromecânico de precisão
A fabricação de terminais especiais na Recontel envolve processos de estampagem de alta precisão, usinagem CNC de superfícies planares e soldagem forte (brazing) com ligas de prata sob atmosfera controlada. Esse nível de rigor garante que a tolerância de planaridade da face de contato seja mantida dentro de faixas micrométricas, permitindo um acoplamento quase perfeito com a superfície oposta.
Além da fabricação de peças novas sob desenho ou amostra, o recondicionamento eletromecânico de conjuntos danificados surge como uma alternativa sustentável e de altíssimo custo-benefício. Terminais de grande porte ou blocos de conexão integrados a transformadores e disjuntores de alta tensão que sofreram severo desgaste por corrosão ou centelhamento podem ser restaurados. O processo inclui o preenchimento metalúrgico, retífica de precisão, eliminação de micro-fissuras e re-prateação eletrolítica, devolvendo ao componente exatamente as mesmas características elétricas e mecânicas de uma peça nova, por uma fração do custo de reposição e com prazo de entrega reduzido.
Intervenções técnicas em atmosferas severas e materiais alternativos
Nem todas as aplicações industriais possuem as mesmas exigências. Em setores como indústrias químicas, galvanoplastia ou mineração, a atmosfera ambiente pode ser tão agressiva que o cobre, mesmo prateado, exige um plano de proteção adicional ou substituição por materiais com passivação natural. Nessas situações, a equipe de engenharia deve avaliar a necessidade de condutores de alta resistência química, como na dúvida de quando usar cordoalhas de inox em vez de cordoalhas de cobre em atmosferas corrosivas para evitar a degradação precoce dos terminais e condutores do sistema.
Metodologia de ensaio e validação técnica em campo
Garantir a integridade do sistema antes e depois da instalação dos terminais especiais requer procedimentos analíticos rigorosos. A Recontel aplica e recomenda uma rotina de ensaios alinhada às normas ABNT, NEMA e IEC:
- Ensaio de micro-ohmmetria (Método Kelvin de 4 Pontas): Mede a resistência estática de contato na faixa de micro-ohms (µΩ). Conexões com resistência superior a 15-20 µΩ em barramentos de alta corrente são qualificadas como críticas e requerem substituição do terminal ou adequação do torque.
- Inspeção por termografia infravermelha: Realizada com o sistema em plena carga para mapear o gradiente térmico ao longo da conexão. A variação de temperatura (ΔT) entre o terminal e o condutor não deve exceder os limites estipulados pela norma NBR 15572.
- Controle de aperto mecânico e arruelas de pressão Belleville: O uso de parafusos de alta resistência em conjunto com arruelas do tipo Belleville em aço inox ou tratado garante que a força de contato permaneça constante mesmo durante ciclos intensos de expansão e contração térmica.
Engenharia financeira e retorno sobre o investimento em eficiência energética
O investimento em terminais especiais de alta performance justifica-se rapidamente através da análise de custos operacionais acumulados. Considere uma planta industrial operando 24 horas por dia, 365 dias por ano, com um barramento principal transportando 3000 Amperes. Se uma conexão inadequada ou desgastada apresentar uma resistência residual adicional de apenas 40 micro-ohms, a potência dissipada em forma de calor inútil nessa única junção é calculada pela lei de Joule:
P = I2 × R = (3000)2 × 0,000040 = 360 Watts de perda contínua.
Em um ano de operação ininterrupta, essa única conexão defeituosa consome mais de 3.150 kWh em desperdício de energia elétrica. Multiplique esse valor pelas dezenas ou centenas de conexões existentes em um grande centro de distribuição de carga, adicione o custo do ar-condicionado necessário para remover esse calor da sala elétrica e inclua o risco incalculável de uma parada não programada na linha de produção por fusão do conector. A substituição por terminais especiais customizados de altíssima condutividade se paga habitualmente em poucos meses de operação contínua.
Diretrizes para especificação técnica e parceria de engenharia
Para selecionar ou desenvolver o terminal especial ideal para a sua aplicação, a equipe de engenharia da Recontel avalia parâmetros fundamentais como ampacidade nominal e de pico, seção transversal do condutor, tipo de fixação mecânica, limitação de espaço físico e presença de agentes contaminantes na atmosfera. Seja para o fornecimento de novas peças estampadas e usinadas em ligas especiais, seja para o recondicionamento de emergência de componentes de grande porte, nossa infraestrutura fabril e corpo técnico estão preparados para entregar soluções com rastreabilidade total e garantia de desempenho.
Transforme a eficiência e a segurança da infraestrutura elétrica da sua empresa eliminando gargalos de condução. Entre em contato com a Recontel, converse com nossos especialistas técnicos e solicite um diagnóstico completo para otimizar suas conexões elétricas industriais.
