Como evitar falhas críticas em contatos elétricos

Paradas não programadas em linhas de produção contínuas representam um dos cenários mais onerosos para gestores de manutenção e diretores operacionais no setor industrial. Em sistemas de distribuição de energia, subestações e painéis de força de média ou alta tensão, uma falha aparentemente insignificante em um ponto de junção pode escalar rapidamente para eventos severos, como focos de incêndio, emissão de arco elétrico (arc flash) ou o colapso estrutural de disjuntores e chaves seccionadoras. O epicentro dessa vulnerabilidade quase sempre reside na interface onde a energia é transferida: na junção metálica. Compreender a física por trás do desgaste dessas superfícies e implementar rotinas rigorosas de engenharia é o único caminho definitivo para garantir a integridade do sistema elétrico.

Como evitar falhas críticas em contatos elétricos

Para mitigar riscos de colapso eletromecânico, é fundamental compreender que um contato elétrico não é apenas um ponto estático de encoste mecânico, mas sim uma interface dinâmica sujeita a fenômenos térmicos, químicos e mecânicos intensos. A passagem de correntes de elevada intensidade gera calor devido à resistência de contato, que por sua vez é ditada pela área real de condução — os chamados micro-pontos de constrição ou a-spots. Quando a superfície de condução sofre degradação, a densidade de corrente Nesses micro-pontos aumenta vertiginosamente, disparando um ciclo vicioso de aquecimento, oxidação e perda de condutividade.

A prevenção eficaz começa no dimensionamento correto do conjunto, na seleção criteriosa dos materiais constituintes e na garantia de que a pressão mecânica de aperto seja mantida constante ao longo de milhares de ciclos de operação. A implementação de inspeções periódicas por medição de micro-resistência (miliohmimetria) permite identificar a subida da resistência ôhmica da conexão antes mesmo que o aquecimento se torne detectável por termografia, permitindo uma intervenção planejada antes da ocorrência de um ponto quente crítico.

Mecanismos de Degradação: Por que os Contatos Falham no Campo?

No cotidiano de plantas siderúrgicas, de mineração, papel e celulose ou químicas, as condições ambientais aceleram drasticamente a deterioração dos componentes de chaveamento. O conhecimento profundo desses fatores de desgaste direciona as ações corretivas e de projeto.

Oxidação Térmica e Corrosão por Fretting

A exposição do cobre ou de suas ligas ao ar atmosférico sob temperaturas elevadas gera uma camada não condutora de óxido de cobre. Esse filme isolante reduz a área efetiva de contato, elevando a queda de tensão local e gerando o efeito Joule excessivo. Paralelamente, em ambientes sujeitos a vibrações mecânicas constantes — como a proximidade de motores pesados, compressores ou pontes rolantes —, ocorre a corrosão por fretting. Micro-movimentos relativos entre as superfícies prensadas rompem mecanicamente os pontos de solda fria, expondo o metal virgem a sucessivas ondas de oxidação acelerada.

Erosão por Arco Elétrico e Micro-soldagem

Durante a abertura e o fechamento de circuitos sob carga, a ionização do ar gera um arco elétrico de altíssima temperatura. Esse arco volatiliza frações do material condutor, criando cavidades, crateras e projeções irregulares conhecidas como "pitting". Com a deformação da superfície, a área efetiva de condução diminui drasticamente. Em casos extremos de pico de corrente de curto-circuito ou pressão de mola insuficiente, a temperatura no ponto de encoste atinge o ponto de fusão do metal, resultando na soldagem dos contatos e na perda total do poder de manobra do equipamento.

Perda de Carga Mecânica e Deformação Plástica

Componentes submetidos a ciclos térmicos sucessivos passam por dilatação e contração contínuas. Se o projeto da conexão não contemplar elementos elásticos adequados — como arruelas prato (Belleville) de alta qualidade —, os parafusos de fixação e os barramentos sofrem deformação plástica por fluência (creep). Ao esfriar, o conjunto perde o torque nominal, reduzindo a força de compressão e resultando na elevação instantânea da resistência da junta.

Engenharia de Materiais Aplicada ao Desempenho do Contato

A escolha do material adequado para cada tipo de aplicação eletromecânica é a decisão mais crítica para estender a vida útil de chaves, contatores e disjuntores de alta capacidade. A utilização de cobre puro eletrolítico costuma ser suficiente para barramentos estáticos, mas componentes submetidos ao arcos frequentes ou fricção contínua exigem o emprego de ligas especiais e metalurgia do pó.

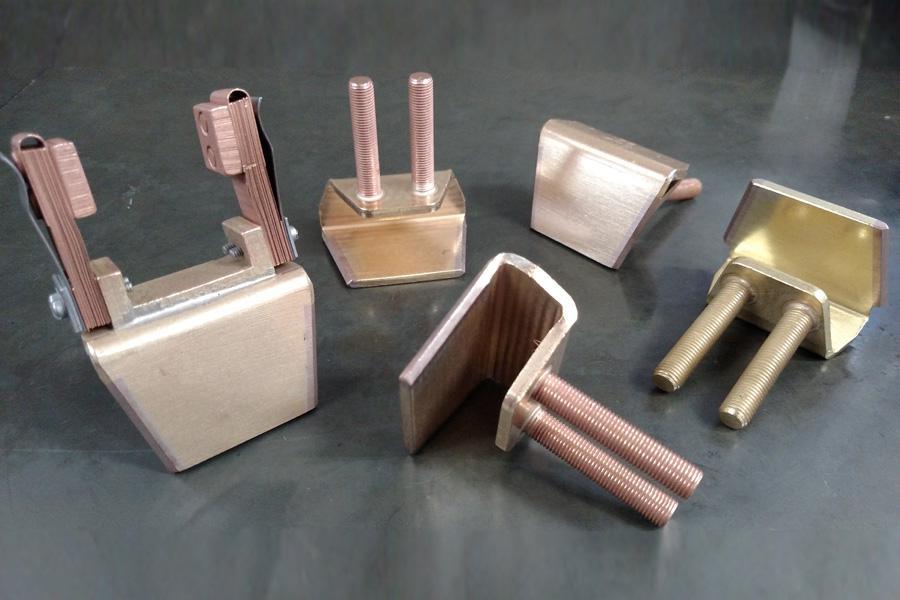

Para contatos móveis e sujeitos a severas solicitações elétricas, utiliza-se a aplicação de pastilhas especiais para contatos elétricos, fabricadas com compostos sintetizados como Prata-Óxido de Cádmio (AgCdO), Prata-Óxido de Estanho (AgSnO2) ou Cobre-Tungstênio (CuW). Enquanto o cobre e a prata oferecem excepcional condutividade elétrica e térmica, o tungstênio e os óxidos metálicos fornecem a dureza e a refratariedade necessárias para suportar o impacto destrutivo do arco elétrico sem deformação excessiva.

Adicionalmente, o revestimento galvânico de superfícies desempenha papel fundamental. A deposição química de prata eletrolítica em espessuras controladas (geralmente entre 10 e 30 mícrons) sobre barramentos e garras de encaixe rápido reduz a taxa de oxidação, reduz a resistência interfacial e garante estabilidade operacional mesmo sob temperaturas elevadas contínuas.

Recondicionamento Eletromecânico vs. Substituição Integral

Diante de uma falha iminente ou de desgastes severos constatados durante uma parada programada, a liderança industrial frequentemente se depara com o dilema entre comprar um equipamento novo ou realizar o recondicionamento técnico dos componentes degradados. A substituição por peças completas originais (OEM) pode envolver prazos de entrega (*lead times*) inviáveis que variam de semanas a meses, além de custos de capital (*CapEx*) extremamente elevados.

O processo de recondicionamento especializado, quando conduzido sob rígidos padrões de engenharia reversa e metalurgia, restabelece as condições originais de fábrica do componente a uma fração do custo e do tempo. Esse processo abrange:

• Usinagem de precisão: Remoção controlada das camadas corroídas e usinagem plana para restauração da planaridade geométrica dos blocos de contato.
• Metalização e Soldagem Especial: Substituição das pastilhas desgastadas por brasagem a vácuo ou com soldas de alto teor de prata, garantindo taxa de preenchimento interfacial próxima de 100% sem bolhas ou porosidades.
• Tratamento de Galvanoplastia Técnica: Banho de prateação de alta pureza para recomposição da camada sacrificadora de proteção.
• Calibração de Força Mecânica: Substituição de molas de pressão fadigadas e ajuste das dimensões estruturais para assegurar a pressão de contato de projeto.

A engenharia de recuperação permite revitalizar não apenas os pontos de toque, mas todo o conjunto de distribuição energética, incluindo a integração com sistemas de barramentos especiais e conexões flexíveis que porventura tenham sofrido recozimento térmico pela exposição prolongada a pontos quentes.

Protocolos Práticos de Instalação e Torque de Aperto

Mesmo o contato eletromecânico mais bem fabricado ou recondicionado falhará prematuramente se a sua instalação no campo for executada de forma inadequada. A montagem em painéis e subestações exige o cumprimento de diretrizes rigorosas de oficina:

Primeiramente, as superfícies de contato devem ser limpas com solventes dielétricos para remoção de óleos, graxas e poeira. Em superfícies de cobre nu, deve-se realizar a raspagem mecânica leve com escova de aço inoxidável imediatamente antes da aplicação de uma camada fina de pasta anti-oxidante (graxa condutiva neutra), desenvolvida para selar a interface contra o ingresso de oxigênio e umidade.

A aplicação da força de aperto deve ser rigorosamente controlada com o uso de torquímetro calibrado. O aperto insuficiente resulta em alta resistência de contato por falta de deformação das micro-asperidades. Por outro lado, o torque excessivo ultrapassa o limite de escoamento do parafuso ou do barramento de cobre, provocando o seu esmagamento permanente. Quando o sistema aquecer durante a operação, o metal expandido deformará a junta permanentemente; ao esfriar, o aperto original terá sido destruído, gerando uma folga crítica.

Monitoramento Preditivo e Diagnóstico em Campo

Para garantir que falhas operacionais sejam mantidas a zero, a equipe de manutenção preditiva deve implementar uma rotina multidisciplinar de monitoramento:

• Termografia Infravermelha: Deve ser realizada com o painel sob carga nominal mínima de 40%. Diferenças de temperatura (ΔT) superiores a 10°C entre fases idênticas em condições de carga similares indicam um problema nascente que requer agendamento de intervenção.
• Medição de Resistência de Contato (Miliohmimetria): Realizada com o equipamento desenergizado durante as paradas. Injeta-se uma corrente contínua (geralmente de 10A a 100A) para medir a queda de tensão microvoltiaca. Variações superiores a 20% em relação ao valor de fábrica ou entre fases demandam desmontagem e recondicionamento.
• Análise da Pressão de Molas: Teste dinâmico do esforço mecânico exigido para fechar o conjunto de contatos, avaliando a fadiga de molas de retenção e acionadores mecânicos.

Assegurando Confiabilidade de Longo Prazo

Evitar falhas catastróficas em sistemas de chaveamento elétrico não é uma questão de sorte, mas de aplicação rigorosa de engenharia eletromecânica, seleção criteriosa de materiais de alta condutividade e parcerias estratégicas com especialistas em manutenção e fabricação sob medida. A substituição contínua de componentes sem a investigação da causa raiz do aquecimento apenas prolonga um risco latente que pode resultar em paradas não planejadas de altíssimo custo.

Ao alinhar diagnósticos preditivos de precisão com processos industriais avançados de recondicionamento e revestimento galvânico de alta qualidade, a sua planta garante a máxima continuidade operacional, reduz o custo total de propriedade (TCO) dos ativos e eleva os níveis de segurança de toda a equipe técnica. Caso você esteja enfrentando pontos quentes recorrentes, desgaste acentuado em chaves seccionadoras ou precise recuperar disjuntores críticos fora de linha de fabricação, entre em contato com a equipe técnica da Recontel para avaliarmos a solução técnica de maior eficiência e durabilidade para a sua operação.
