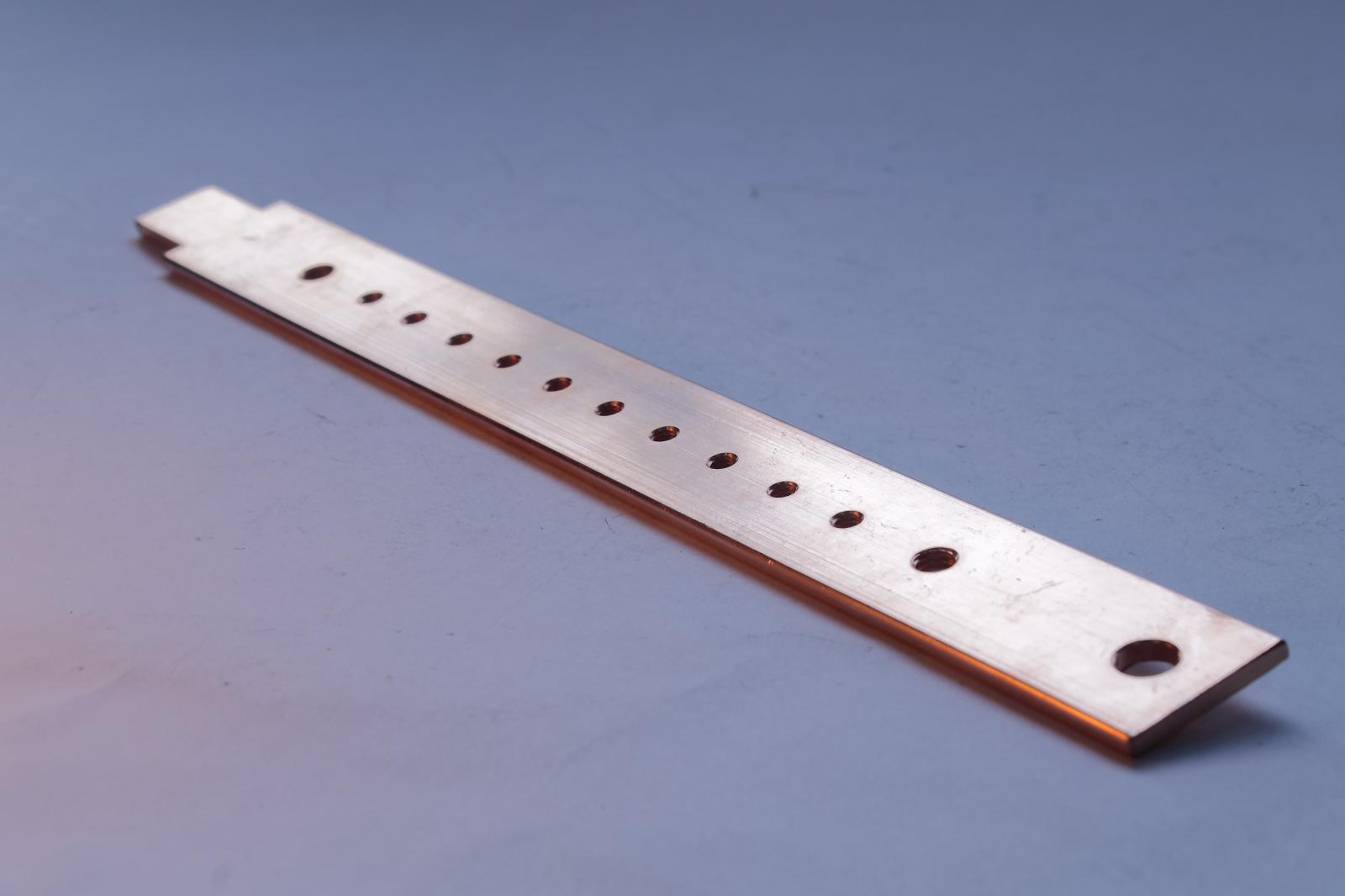

Eficiência máxima com barramentos de distribuição

Ponto quente identificado em inspeção termográfica no pico da produção, disjuntores de entrada disparando por elevação de temperatura na proteção contra sobrecarga e perdas elétricas silenciosas consumindo milhares de reais na fatura de energia. Se essa rotina é familiar na sua planta industrial ou centro de distribuição de carga, a raiz do problema raramente está nos elementos de manobra; na maioria absoluta dos casos, o gargalo reside no dimensionamento incorreto, na degradação galvânica ou na má conformação física dos condutores rígidos. Em um cenário produtivo que exige disponibilidade contínua e máxima eficiência energética, os sistemas de interconexão e condução precisam ser projetados sob rigorosos critérios da engenharia eletromecânica, evitando paradas não programadas e desperdício térmico no quadro elétrico.

Gargalos térmicos e perdas por Efeito Joule: A física do condutor elétrico

A condução de altas correntes em painéis de baixa e média tensão impõe desafios severos que vão muito além de simplesmente consultar uma tabela padrão de ampacidade. O aquecimento excessivo de um condutor é o sintoma direto da dissipação de energia por Efeito Joule ($P = R \cdot I^2$), em que a resistência elétrica ($R$) é diretamente influenciada pela pureza do material, pela área da seção transversal e pelas variações de frequência da rede.

Quando operamos em corrente alternada comercial de 60 Hz — e especialmente em ambientes saturados por harmônicos provenientes de inversores de frequência e soft-starters —, entram em jogo fenômenos como o efeito pelicular (skin effect) e o efeito de proximidade. O efeito pelicular tende a deslocar a densidade de corrente para a periferia do condutor, reduzindo sua área útil efetiva. Já o efeito de proximidade, causado pelos campos magnéticos gerados por condutores vizinhos em fases distintas, distorce ainda mais a distribuição da corrente, gerando pontos de aquecimento concentrados.

Para mitigar esses fatores, a especificação do metal condutor é decisiva. O uso de cobre eletrolítico de alta pureza (Cu-ETP C11000), com condutividade mínima de 100% IACS (International Annealed Copper Standard), garante a menor resistência ôhmica possível. Em aplicações em que o peso da estrutura é um fator crítico, a liga de alumínio condutivo (série 6000 com tratamento térmico específico) pode ser utilizada, exigindo contudo o recalculamento da seção transversal devido à sua condutividade aproximada de 61% IACS e à necessidade de tratamentos de interface para conter a oxidação acelerada do alumínio.

Adicionalmente, projetos executados para alta densidade energética, a exemplo das soluções aplicadas nos sistemas desenvolvidos para os polos industriais de São Bernardo do Campo, demonstram que a geometria do condutor (barras chatas em paralelo com espaçamento otimizado para convecção natural) impacta diretamente na taxa de dissipação térmica do painel, mantendo a elevação de temperatura dentro dos limites seguros da norma ABNT NBR IEC 61439.

Eficiência máxima com barramentos de distribuição na infraestrutura crítica

A substituição de maciços de cabos flexíveis isolados por um sistema estruturado rígido representa o divisor de águas entre uma instalação elétrica sujeita a falhas ocultas e um sistema de distribuição de energia com máxima confiabilidade operacional. A conquista da eficiência máxima com barramentos de distribuição fundamenta-se na padronização geométrica, no ganho de espaço interno nos quadros e na estabilização da queda de tensão ($\Delta V$) ao longo da linha de alimentação.

Em instalações industriais de grande porte, cabos unipolares dispostos em paralelo frequentemente sofrem com a divisão desequilibrada de corrente devido às variações de comprimento, impedâncias distintas de vias e dobras com raios irregulares. Esse desequilíbrio força determinadas vias a operarem sobrecarregadas, enquanto outras trabalham ociosas. O condutor rígido em barra, por sua vez, oferece um caminho elétrico fixo, com reatância indutiva homogênea e previsível em todas as fases.

Abaixo estão os pilares mecânicos e elétricos que sustentam a alta performance de uma rede rígida de distribuição:

• Padronização de dobra e estampagem: A conformação de barras em dobradeiras CNC garante o raio de curvatura ideal para cada espessura de cobre, impedindo microfissuras internas na estrutura do metal que aumentam a resistência elétrica local.
• Otimização do fluxo de ar: A rigidez estrutural permite manter o espaçamento uniforme entre fases ($L1, L2, L3$) e neutro, criando chaminés naturais de convecção térmica no interior dos cubículos.
• Facilidade de expansão e manutenção: Derivações de carga através de garras de pressão ou furações padronizadas simplificam o comissionamento de novos circuitos sem a necessidade de reestruturar todo o leito de cabos.
• Minimização da queda de tensão: Graças à seção reta uniforme e conexões de baixíssima impedância, a transmissão de energia ocorre com a menor perda de voltagem pontual do transformador até as cargas finais.

Tratamentos galvânicos: Prateação e estanhagem na resistência de contato

Um dos pontos mais vulneráveis de qualquer sistema elétrico rígido é a junta parafusada ou a região de sobreposição entre condutores (embocadura). Por mais polida que pareça a superfície do cobre, em nível microscópico a área efetiva de contato elétrico limita-se aos picos de rugosidade do metal (os chamados micropontos de A-spot). Sem o devido tratamento, o cobre exposto ao ar oxida rapidamente, formando uma camada de óxido de cobre ($Cu_2O$) que atua como isolante elétrico e eleva a resistência de contato a níveis críticos.

Para neutralizar a oxidação e garantir a longevidade das conexões, o tratamento galvânico de superfície é indispensável. A escolha entre estanhagem eletrolítica ou prateação industrial depende diretamente das condições operacionais e do regime de carga do painel:

A estanhagem é amplamente utilizada em aplicações gerais de baixa tensão, oferecendo uma excelente proteção contra a corrosão atmosférica a um custo competitivo. A deposição de estanho cria uma camada macia que se deforma sob a pressão do aperto mecânico, preenchendo as microimperfeições da junta e aumentando a área real de condução.

Por outro lado, a prateação é o padrão-ouro para aplicações de severidade elevada, altas correntes e subestações. O prata possui a maior condutividade elétrica entre todos os metais e, diferentemente do cobre, o óxido de prata que pode se formar na superfície continua sendo um condutor elétrico. O processo exige rigoroso controle de deposição (espessura medida em micras) e pré-tratamento com banho de níquel para evitar a difusão atômica entre o substrato de cobre e a camada de prata. Essas mesmas técnicas de deposição de ligas nobres para contatos elétricos com pastilhas especiais são replicadas nos processos de galvanoplastia de barras para ambientes agressivos.

Dimensionamento eletrodinâmico e suportabilidade a correntes de curto-circuito

Um erro trágico na engenharia de painéis é dimensionar os condutores pensando apenas na corrente nominal em regime contínuo ($I_n$). Durante um evento de curto-circuito simétrico ou assimétrico, a corrente atinge valores de pico ($I_{pk}$) centenas de vezes superiores à corrente nominal nos primeiros milissegundos. Essa elevação abrupta gera dois efeitos destrutivos simultâneos: estresse térmico adiabático e forças eletrodinâmicas colossais de atração e repulsão entre as fases.

A força magnética instantânea gerada entre dois condutores paralelos submetidos a uma corrente de curto-circuito é calculada pela relação entre o pico de corrente e a distância entre os centros dos barramentos. Se a estrutura física não for projetada para suportar esse esforço mecânico de flexão e cisão, os condutores se deformarão plasticamente, podendo colidir entre si e causar um arco elétrico interno destruidor (arc flash).

Para assegurar a suportabilidade eletrodinâmica (expressa na norma pelo parâmetro $I_{cw}$ — corrente suportável de curto-circuito de curta duração), a engenharia de fabricação atua em duas frentes complementares:

Primeiro, na especificação dos isoladores de apoio estrutural (fabricados em resinas epóxi, poliéster reforçado com fibra de vidro ou compostos tipo BMC/SMC). O espaçamento entre esses isoladores deve ser rigorously calculado para mitigar os momentos fletores ao longo da barra. Segundo, no tratamento mecânico do próprio metal condutor, garantindo dureza e limite de escoamento adequados sem tornar o cobre quebradiço nas zonas de dobramento.

Recondicionamento eletromecânico: Recuperação de ativos degradados

Com o passar dos anos de operação contínua, mesmo instalações bem projetadas sofrem o impacto do ciclo térmico diário, vibrações mecânicas da planta e contaminação por agentes químicos suspensos no ar. Em painéis industriais veteranos, é comum encontrar barras oxidadas, marcas de sobreaquecimento térmico, deformações por torque excessivo nos furos e perda do revestimento galvânico original.

Diante desse cenário, a substituição completa de todo o conjunto por peças novas nem sempre é viável sob a ótica do custo e do tempo de parada de produção (downtime). É exatamente nesse ponto que entra a engenharia reversa e o recondicionamento especializado.

O processo de recondicionamento profissional envolve a desmontagem criteriosa do conjunto degradado, decapagem química controlada para remoção de resíduos e óxidos, desempenamento mecânico em prensas hidráulicas de precisão, readequação geométrica da furação e usinagem de superfícies danificadas. Em seguida, os condutores passam por uma nova etapa de deposição galvânica (re-estanhagem ou re-prateação) e testes rigorosos de condutividade e espessura da camada depositada. Através dos especialistas em recondicionamento eletromecânico da Recontel, ativos que seriam descartados como sucata retornam à linha de produção com as mesmas características operacionais e normativas de um componente novo, reduzindo substancialmente o capex da intervenção.

Diretrizes de montagem: Torquematria, arruelas Belleville e manutenção preditiva

A melhor fabricação eletromecânica perde sua eficácia se a etapa final de montagem em campo ou na fábrica de painéis for executada sem rigor técnico. A principal causa de pontos quentes em conexões parafusadas é a má aplicação do torque ou a ausência de elementos de compensação para a dilatação térmica do metal.

O cobre e o aço (dos parafusos de fixação) possuem coeficientes de dilatação térmica linear nitidamente diferentes. Quando o painel entra em carga e aquece, o cobre se expande mais rápido do que o parafuso de aço. Sem um elemento elástico na conexão, o cobre sofre uma deformação plástica por esmagamento sob a cabeça do parafuso. Quando a carga reduz e o painel esfria, o condutor se contrai, mas a folga mecânica permanece instalada. O resultado é a redução da área de contato, aumento da resistência e aceleração do aquecimento no ciclo seguinte.

Para eliminar definitivamente esse problema, a montagem de juntas rígidas deve seguir impreterivelmente as seguintes práticas operacionais:

• Utilização obrigatória de arruelas Belleville (cônicas de pressão): As arruelas de mola cônica mantêm a pressão de contato constante, absorvendo a expansão térmica do cobre sem sofrer deformação permanente.
• Aplicação rigorosa de torquematria calibrada: Parafusos de grau de resistência 8.8 (M8, M10, M12, M16) devem ser apertados com torquímetro devidamente aferido, respeitando a tabela de torque recomendada para não exceder o limite de escoamento dos materiais.
• Uso de parafusos de latão ou inox de alta resistência em áreas de campo magnético alto: Evita o aquecimento por correntes de Foucault induzidas na ferragem de fixação.
• Marcação de torque (lacre de segurança visual): A aplicação de tinta lacre após o aperto final identifica visualmente se alguma conexão sofreu adulteração ou afrouxamento por vibração.
• Rotina de inspecção preditiva termográfica: Mapeamento periódico com câmeras termográficas calibradas para a emissividade real das superfícies (distinguindo o acabamento prateado brilhante das superfícies pintadas ou isoladas).

A engenharia por trás do processamento, modelagem e tratamento de superfícies em sistemas rígidos de condução é a espinha dorsal de uma infraestrutura elétrica robusta e rentável. Ao unificar materiais de elevada condutividade, revestimentos galvânicos adequados, dimensionamento contra esforços dinâmicos e montagem criteriosa, sua planta industrial garante máxima continuidade operacional, elimina desperdícios na conta de luz e protege o patrimônio técnico contra falhas catastróficas.
