Garanta Eficiência Máxima com o Porta Escova Ideal

Uma parada não programada em uma linha de produção pesada pode custar dezenas de milhares de reais por hora. No entanto, quando auditamos motores elétricos de grande porte, geradores e pontes rolantes em plantas fabris, é surpreendente notar como um componente aparentemente simples — o porta escova — costuma ser negligenciado até que uma falha catastrófica paralise a operação. O atrito descompensado, o faiscamento excessivo e o desgaste irregular do comutador ou dos anéis coletores são quase sempre o sintoma visível de um conjunto de fixação e pressão mal especificado, desgastado ou inadequadamente mantido. Para engenheiros de manutenção e gestores de ativos que buscam confiabilidade absoluta e redução contínua do TCO (Total Cost of Ownership), entender a mecânica e a especificação técnica desse elemento é o divisor de águas entre uma operação estável e paradas emergenciais dispendiosas.

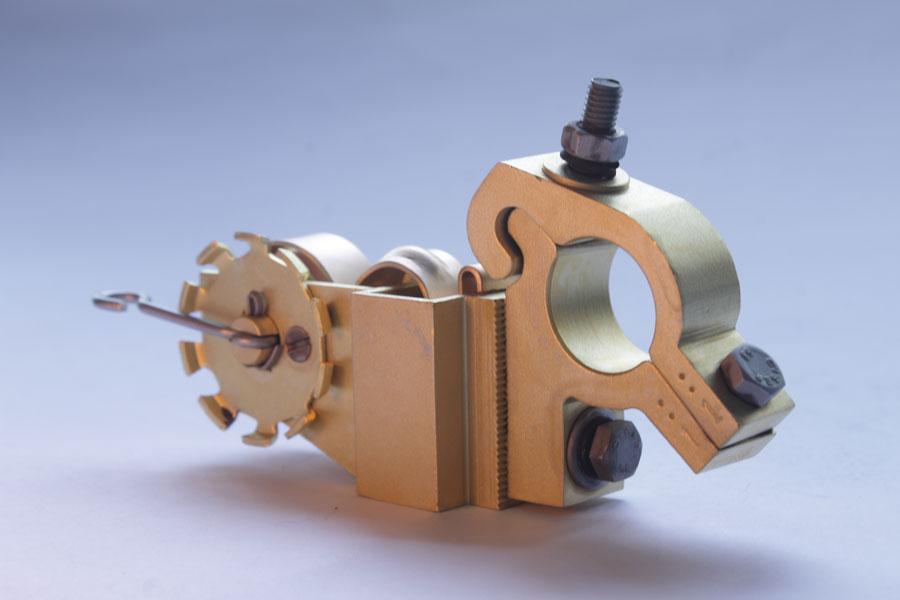

O Papel Crítico do Suporte de Escovas na Estabilidade Eletromecânica

A função primária do conjunto de suporte não é apenas posicionar o bloco de carbono sobre a superfície rotativa do comutador ou do anel do rotor, mas garantir a transferência contínua e estável de corrente elétrica sob condições operacionais severas. Em motores de corrente contínua (CC) e motores de anéis (CA), as variações de carga, vibrações mecânicas inerentes ao processo e oscilações térmicas exigem que o contato elétrico seja mantido sem interrupções nem microsseptações.

Quando a geometria da caixa alojadora apresenta desgastes internos acima das tolerâncias recomendadas pelo fabricante — geralmente na ordem de poucos décimos de milímetro —, o bloco de grafita sofre vibrações transversais conhecidas como chattering. Esse fenômeno gera microarcos elétricos contínuos que degradam rapidamente tanto a escova de carvão quanto a lâmina do comutador. Além disso, a quebra da camada pátina (o filme protetor de óxido de cobre e carbono que se forma na superfície do comutador) acelera o desgaste mecânico e eleva a temperatura de operação a níveis críticos.

Para assegurar a continuidade da condução sem aquecimento excessivo, a integridade do circuito eletromecânico precisa ser mantida desde o alojamento de latão fundido até a interligação com os barramentos. Nesses pontos de transição, a sincronia com os anéis coletores de corrente deve ser impecável, reduzindo turbulências mecânicas e flutuações de tensão que comprometem o rendimento térmico do motor.

Garanta Eficiência Máxima com o Porta Escova Ideal

A escolha correta do conjunto de suporte exige uma análise criteriosa que ultrapassa o simples dimensionamento geométrico. Cada aplicação industrial possui demandas particulares de pressão, dissipação de calor, resistência à corrosão atmosférica e dinâmica de vibração. A especificação técnica inadequada resulta em constante necessidade de trocas prematuras de escovas, contaminação dos enrolamentos por poeira de carvão e até a fusão pontual dos suportes.

Dimensionamento Geométrico e Tolerâncias de Caixa

A folga entre a escova de carvão e a caixa alojadora deve ser calculada de acordo com a dilatação térmica dos materiais envolvidos. Uma folga muito reduzida fará a escova travar na caixa quando o motor atingir a temperatura de regime, interrompendo o contato e provocando a abertura de arco elétrico direto. Por outro lado, uma folga excessiva permite a inclinação da escova, alterando a área efetiva de contato e causando queimaduras nos cantos da caixa e na pátina.

Sistemas de Pressão e Calibração de Molas

O coração do suporte é seu mecanismo de pressão. Sejam molas de tração, torção ou as modernas molas de pressão constante em fita de aço inoxidável, a força exercida sobre a escova deve permanecer uniforme ao longo de toda a vida útil do bloco de carbono. A pressão específica recomendada varia usualmente entre 18 kPa e 25 kPa para aplicações industriais padrão, podendo atingir valores superiores em equipamentos sujeitos a vibrações severas, como moinhos de mineração e laminadores.

• Pressão Insuficiente: Provoca aumento da queda de tensão de contato, faiscamento visível, picotamento da superfície e superaquecimento da escova e do comutador.
• Pressão Excessiva: Causa desgaste mecânico acelerado por atrito, elevação dramática da temperatura e risco de ranhurar o comutador ou o anel coletor.
• Pressão Desequilibrada entre Caixas: Em arranjos múltiplos, variações de pressão fazem com que as escovas de menor resistência elétrica absorvam maior parcela da corrente, gerando sobrecarga seletiva e queima prematura do conjunto.

Composição dos Materiais e Métodos de Fabricação

Os suportes de alta performance são fabricados majoritariamente em ligas de latão fundido sob pressão, bronze naval ou alumínio especial para aplicações leves. O material selecionado precisa demonstrar alta condutividade térmica para dissipar o calor gerado no contato e elevada resistência mecânica para suportar vibrações contínuas sem deformar. Na montagem de conexões flexíveis de saída, a utilização de componentes de condução eficientes, como cordoalhas para aplicações elétricas de altíssima pureza, assegura que a corrente flua pela via de menor resistência sem sobrecarregar as molas de pressão.

Principais Origens de Falhas Eletromecânicas no Chão de Fábrica

Em inspeções técnicas realizadas em parques fabris dos setores siderúrgico, químico, papel e celulose e cimenteiro, identificamos padrões claros de falhas que poderiam ser totalmente evitadas por meio de um plano rigoroso de manutenção preventiva. A seguir, destacamos as anomalias mais recorrentes:

1. Carbonização e Acúmulo de Resíduos na Caixa

O desgaste natural das escovas gera uma poeira condutora de grafita. Se não houver uma rotina de aspiração e limpeza técnica, esse pó se deposita no interior da caixa alojadora, criando um efeito abrasivo que emperra o movimento livre da escova e causa arcos internos que danificam o suporte.

2. Perda de Pressão por Fadiga Térmica das Molas

O funcionamento prolongado sob temperaturas elevadas ou a passagem indesejada de corrente elétrica através da mola (quando a cordoalha da escova apresenta mau contato) altera a têmpera do aço inoxidável. A mola perde elasticidade, reduz a força aplicada sobre a escova e deflagra o faiscamento destrutivo.

3. Desalinhamento Angular e Radiação de Vibração

Suportes instalados com ângulo incorreto em relação ao centro do eixo alteram o plano neutro de comutação. Isso gera faiscamento permanente na borda de saída da escova e provoca o aparecimento de marcas de queimadura alternadas nas lâminas do comutador (queima de lâminas intercaladas).

A Importância da Manutenção Preventiva e do Recondicionamento Técnico

A substituição sistemática apenas da escova de carvão não resolve os problemas estruturais de um conjunto suporte degradado. Um programa efetivo de manutenção eletromecânica deve contemplar a inspeção periódica e o recondicionamento completo dos suportes. Essa abordagem estende significativamente a vida útil do motor e previne intervenções não planejadas.

Durante os procedimentos de revisão técnica, cada subconjunto deve ser desmontado, higienizado por processos ultrassônicos e submetido a rigorosa medição dimensional. Os alojamentos que apresentam folga fora dos padrões normatizados devem ser restaurados ou substituídos. As molas precisam ter sua curva de carga verificada através de dinamômetros precisos, garantindo que a pressão aplicada esteja absolutamente equalizada em todas as posições do motor.

Adicionalmente, as áreas de fixação e conexão elétrica exigem revisão detalhada. O uso de terminais especiais de conexão com tratamento superficial anticorrosivo impede a formação de ilhas de alta resistência ôhmica que geram pontos quentes na fiação principal de alimentação do motor.

Engenharia Customizada e Recondicionamento Especializado Recontel

A Recontel é referência consolidada na fabricação, nacionalização e recondicionamento de componentes eletromecânicos de alta precisão. Com décadas de atuação no mercado industrial, nossa equipe de engenharia desenvolve soluções sob medida para motores e geradores das principais marcas globais (como WEG, ABB, Siemens, General Electric, AEG e Ansaldo), além de atender projetos especiais sem catálogo comercial disponível.

Nosso processo produtivo combina tecnologia de usinagem CNC de ponta, processos severos de fundição controlada e montagem artesanal especializada. Quando um cliente nos envia uma amostra desgastada ou o desenho técnico de um equipamento antigo, realizamos engenharia reversa completa para produzir suportes com especificações iguais ou superiores às originais OEM.

Entre os diferenciais dos produtos e serviços Recontel para o seu pátio fabril, destacam-se:

• Ligas de Alta Condutividade: Utilização exclusiva de latão e bronze certificados com elevada condutividade elétrica e térmica.
• Sistemas de Mola de Precisão: Molas de fita e torção fabricadas em aço inox com tratamento térmico específico para imunidade à fadiga mecânica.
• Inspeção Dimensional Rigorosa: Controle de qualidade individualizado em calibradores e projetores de perfil para garantir folga zero fora da especificação.
• Agilidade e Customização: Capacidade de fabricação em pequenos e médios lotes para atender emergências operacionais com prazos reduzidos.

Investir no conjunto de suporte correto e manter uma rotina de revisão técnica com especialista é a estratégia mais inteligente e de menor custo para garantir a máxima disponibilidade do seu parque fabril. Não espere um faiscamento crítico ou uma parada inesperada comprometer suas metas de produção. Entre em contato com a equipe de engenheiros comerciais da Recontel, solicite uma avaliação do seu parque de motores e descubra como nossas soluções sob medida podem transformar a confiabilidade e a eficiência da sua indústria.
