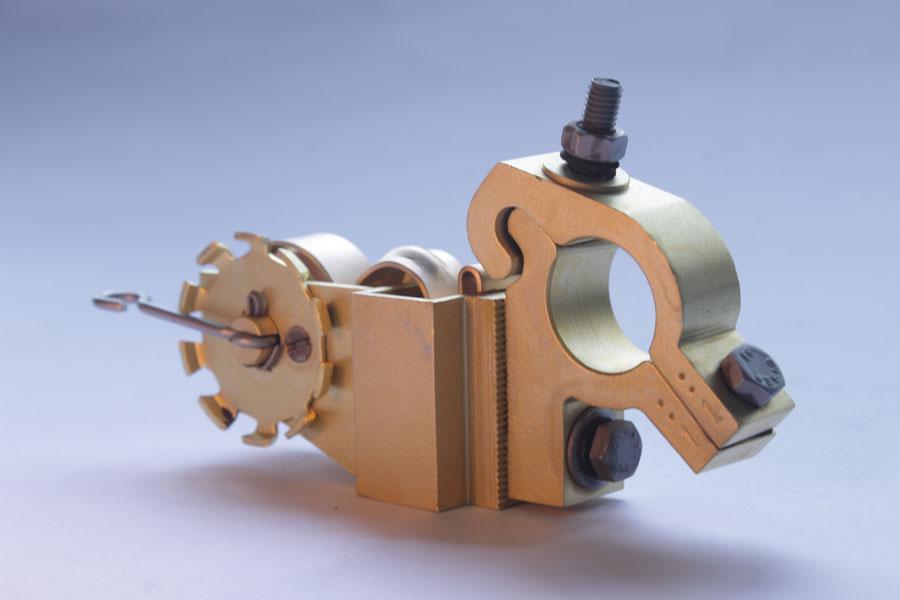

Garanta máxima eficiência com o porta escova ideal

Paradas não programadas em motores elétricos de corrente contínua, geradores síncronos e grandes equipamentos industriais raramente acontecem por um evento imprevisível. Na esmagadora maioria das plantas fabris, a interrupção da linha de produção é o ápice de um processo silencioso de degradação na interface de comutação e coleta de corrente. Quando os operadores observam faíscamento excessivo no comutador, desgaste irregular do carvão ou oscilações térmicas elevadas, o diagnóstico precipitado tende a culpar a dureza da escova. No entanto, na prática de campo, o verdadeiro causador costuma ser o conjunto de suporte mecânico que falhou em manter a estabilidade física e a pressão constante necessárias. Garantir a integridade dessa interface exige compreender que o alojamento deve funcionar com precisão micrométrica, sob pena de comprometer todo o investimento no ativo elétrico.

O Papel Crítico da Interface Eletromecânica na Continuidade Operacional

O funcionamento adequado da transmissão de corrente elétrica entre partes estáticas e rotativas depende estritamente do contato contínuo, estável e sem trepidações. O alojamento do bloco de carbono atua como o garante mecânico dessa estabilidade. Se a peça apresentar folgas fora da tolerância recomendada, a escova de carvão sofrerá um fenômeno conhecido como chatter (vibração de alta frequência), resultando no microarqueamento constante e na rápida deterioração do laminado de cobre ou dos anéis elétricos.

Além da retenção lateral, a transferência de corrente exige que o sistema compensador de pressão atue sem variações bruscas ao longo de toda a vida útil da escova. Conforme o bloco de carbono se consome natural e gradualmente, a mola deve manter uma força aplicada constante (geralmente medida em g/cm² ou kPa, variando conforme a aplicação específica). Caso a pressão seja fraca, o arco elétrico destrói a superfície de contato; se a pressão for excessiva, o desgaste mecânico por atrito aumentará drasticamente, gerando superaquecimento por fricção e danos irreversíveis ao comutador.

Nas indústrias de papel e celulose, siderurgia, mineração e geração de energia, onde o ambiente operacional é agressivo e impregnado por partículas em suspensão ou gases corrosivos, a robustez construtiva desse componente eletromecânico torna-se o divisor de águas entre campanhas operacionais longas e paradas de emergência com custos astronômicos.

Garanta máxima eficiência com o porta escova ideal

Para selecionar ou fabricar o componente com especificações perfeitas para sua operação, a equipe de engenharia e manutenção precisa avaliar critérios fundamentais de projeto mecânico e condutividade elétrica. O conceito do porta escova ideal reside no equilíbrio perfeito entre liga metálica resistente, geometria precisa da caixa alojadora e sistema de pressão calibrado para as rotações por minuto (RPM) da máquina.

Abaixo estão os pilares de desempenho que determinam a eficiência máxima desse conjunto:

• Tolerância Dimensional Exata: O espaço interno da caixa (alojamento) deve respeitar normas internacionais rigorosas (como os padrões IEC e DIN). A folga deve ser estritamente suficiente para permitir o livre deslizamento radial do bloco, sem permitir tombamento ou inclinação lateral durante as reversões de rotação.
• Ligas Metálicas de Alta Condutividade e Resistência: O corpo da peça é frequentemente fundido ou usinado em ligas de bronze ou latão especial. Estes materiais oferecem excelente dissipação térmica, resistência à corrosão atmosférica e baixa atração magnética, evitando perdas de fluxo e deformações por calor.
• Sistemas de Molas de Pressão Constante: As molas do tipo espiral (mola relógio) em aço inoxidável de alta tenacidade garantem que a força exercida sobre a escova permaneça uniforme do início ao fim do consumo do carvão, eliminando a necessidade de ajustes manuais frequentes.
• Transferência Efetiva de Corrente: Embora o suporte aloje a escova, a corrente não deve fluir massivamente pelo corpo da caixa para não soldar a mola ou desgastar o alojamento. A condução é otimizada com o uso paralelo de cordoalhas para aplicações elétricas de alta condutividade, dimensionadas para a amperagem nominal do equipamento.

Quando esses elementos são projetados em sinergia, o sistema opera em temperatura controlada, o desgaste da patina do comutador ocorre de forma homogênea e o intervalo entre intervenções de manutenção preditiva se estende de maneira substancial.

Engenharia Construtiva: Modelos Radiais, Inclinados e Múltiplos

Nem todas as máquinas elétricas trabalham nas mesmas condições dinâmicas. Por esse motivo, a engenharia da Recontel desenvolve e recondiciona diversos arranjos construtivos para atender às especificidades de cada projeto de motor ou gerador.

Conjuntos Radiais (Straight Radial Holders)

São os modelos mais comuns, onde o alojamento está posicionado exatamente a 90 graus em relação à superfície do comutador ou do anel coletor. São extremamente versáteis e recomendados para motores com operação bidirecional (que invertem o sentido de rotação frequentemente), como em pontes rolantes, laminadores e guinchos industriais.

Conjuntos Inclinados (Reaction e Trailing Holders)

Projetados com uma inclinação específica em relação ao tangente do anel (geralmente entre 20° e 30°), estes modelos utilizam o vetor de força do atrito a seu favor. Os modelos Reaction funcionam contra o sentido de rotação e são excelentes para comutadores de alta velocidade, reduzindo a vibração mecânica. Os modelos Trailing acompanham a rotação, sendo indicados para aplicações em rotação contínua unidirecional.

Sistemas Tandem e Múltiplos

Em aplicações de altíssima corrente, como em grandes geradores hidroelétricos ou turbogeradores, a área de contato de uma única escova é insuficiente. Utilizam-se arranjos múltiplos ou duplos (Tandem), onde dois ou mais blocos compartilham o mesmo suporte metálico, distribuindo a carga elétrica de maneira uniforme e prevenindo a criação de pontos quentes localizados. A perfeita integração desse conjunto é vital para a otimização do sistema em aneis coletores de corrente em plantas geradoras de energia.

Sintomas de Desgaste e Diagnóstico de Falhas em Campo

A equipe de manutenção elétrica deve estar atenta aos sinais visuais e operacionais que indicam que o suporte mecânico atingiu o fim de sua vida útil ou está operando fora dos parâmetros de projeto. Detectar esses sintomas antecipadamente evita o custoso rebobinamento de armaduras e a usinagem desnecessária do comutador.

1. Marcamento e Carbonização Excessiva

Se a parte interna da caixa do suporte apresentar acúmulo excessivo de poeira de carvão impregnada ou sinais de arcos elétricos (pontos queimados), significa que a corrente está circulando indevidamente pela estrutura mecânica e não através da cordoalha flexível. Isso ocorre por falta de isolamento, conexões frouxas ou oxidação nos terminais.

2. Desgaste Irregular ou Ovalizado do Carvão

Ao sacar a escova para inspeção, observe as faces laterais. Se houver desgaste em formato de cunha ou marcas profundas de atrito lateral, o alojamento está deformado por impacto térmico ou perdeu o esquadro em relação ao eixo da máquina. Essa condição reduz drasticamente a área útil de contato elétrico.

3. Perda de Carga Flexional das Molas

As molas expostas a ciclos térmicos severos sofrem com a fadiga do metal. Uma mola "cansada" entrega uma pressão inferior à especificada pelo fabricante, permitindo que a escova de coletores flutue levemente sobre a lâmina de cobre a altas rotações. A consequência imediata é o surgimento de faíscas azuis ou alaranjadas, acompanhadas de ruído metálico estridente.

Recondicionamento vs. Fabricação de Componentes Novos

Frente a um diagnóstico de falha nos suportes eletromecânicos, os gestores de manutenção frequentemente se deparam com o dilema entre comprar peças novas originais de fornecedores estrangeiros (com prazos de entrega extensos e custos cotados em moeda forte) ou recorrer ao mercado local. Na Recontel, oferecemos caminhos eficientes tanto na fabricação sob medida quanto no recondicionamento de precisão.

O processo de recondicionamento técnico não é uma mera limpeza superficial. Ele envolve uma sequência rigorosa de etapas de engenharia reversa e restauração funcional:

• Descontaminação Química e Jateamento: Remoção total de óxidos, resíduos de carbono polimerizado e graxa envelhecida.
• Calibração dos Alojamentos: Correção geométrica das caixas via usinagem de precisão ou buchamento metálico, reestabelecendo as tolerâncias nominais de projeto.
• Substituição de Elementos de Pressão: Troca integral do conjunto de molas por unidades novas calibradas dinamicamente com dinamômetro digital.
• Tratamento de Superfície: Aplicação de banhos de prata, estanho ou niquelagem eletrolítica para maximizar a condutividade e proteger a peça contra atmosferas agressivas.
• Revisão dos Sistemas de Distribuição: Em painéis ou montagens complexas, a integração deve ser combinada com barramentos de distribuição dimensionalmente ajustados para garantir a integridade elétrica total da montagem.

Essa abordagem reduz o tempo de máquina parada (downtime) de semanas para dias, entregando uma peça com desempenho e durabilidade idênticos ou superiores à peça original do fabricante (OEM), com custo significativamente menor.

Parceria Estratégica Recontel para Alta Performance Eletromecânica

Com anos de atuação na fabricação e no recondicionamento eletromecânico, a Recontel entende as particularidades técnicas e as pressões por produtividade que cercam o setor industrial brasileiro. Nossa equipe técnica atua de forma consultiva, analisando a amostra desgastada, o desenho técnico ou os parâmetros operacionais da sua aplicação para entregar soluções de alta durabilidade.

Se a sua planta enfrenta desafios com desgaste prematuro de comutadores, oscilação de corrente em geradores ou se você necessita de componentes especiais desenvolvidos sob medida para projetos de modernização (retrofitting), nossa estrutura de engenharia está pronta para atender à sua demanda. Garanta a máxima eficiência operacional eliminando os gargalos invisíveis da sua comutação elétrica com a qualidade que só um especialista no setor pode oferecer.
