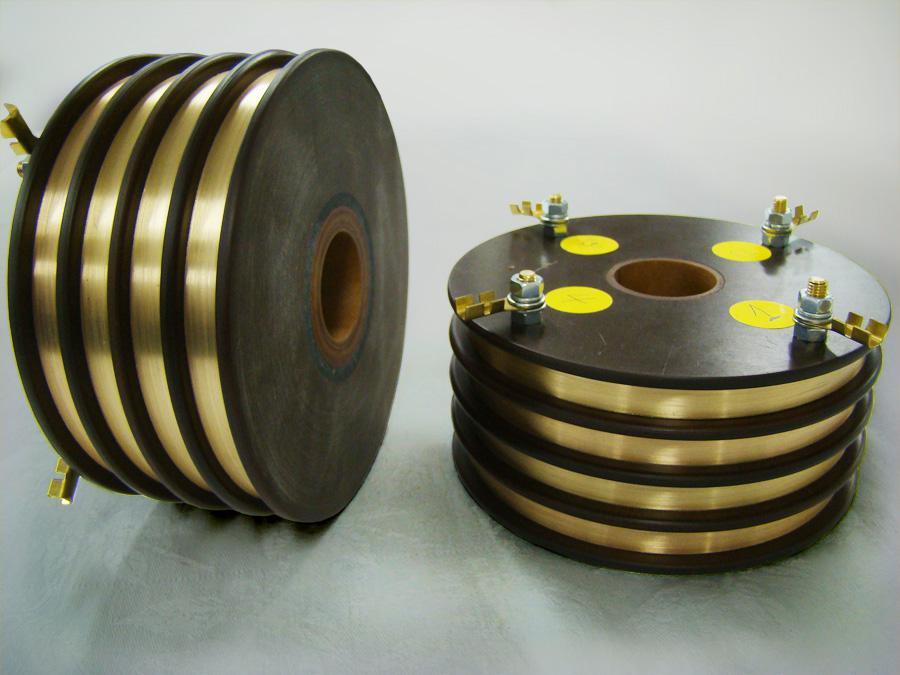

Maximize a performance com anéis coletores de corrente

Paradas não programadas em linhas de produção contínuas, picos de temperatura em juntas rotativas e falhas intermitentes no envio de potências ou sinais são pesadelos recorrentes para gestores de manutenção e engenheiros eletromecânicos. Em equipamentos críticos como pontes rolantes, carretéis enroladores de cabo, geradores de grande porte, turbinas e mesas giratórias, o ponto focal da transmissão de energia móvel reside no conjunto de transferência. Ignorar a degradação progressiva desse componente rotativo compromete diretamente o índice de Eficiência Global dos Equipamentos (OEE) e acarreta custos astronômicos com substituições de emergência e paradas operacionais não planejadas.

Maximize a performance com anéis coletores de corrente

A transmissão de energia elétrica e dados entre uma estrutura fixa e uma estrutura em rotação contínua ou alternada exige uma interface de contato móvel impecável. É exatamente nessa aplicação que os sistemas de transferência eletromecânica desempenham papel vital. O princípio funcional baseia-se no deslizamento contínuo de escovas estacionárias sobre pistas condutoras cilíndricas. Contudo, transformar esse princípio físico básico em um sistema industrial confiável sob condições severas é um desafio de alta engenharia.

No cenário industrial fabril, não basta adquirir um componente genérico de prateleira. A demanda por produtividade exige dimensionamento sob medida para suportar variáveis como amplitude de corrente contínua ou alternada, tensões de pico, velocidade periférica em RPM, contaminação por óleos ou poeiras abrasivas e vibração mecânica severa. Quando projetados e fabricados com rigor metalúrgico, esses componentes garantem a passagem do fluxo elétrico com mínima queda de tensão e baixa resistência de contato, evitando o superaquecimento de todo o barramento elétrico.

A otimização contínua do sistema rotativo passa diretamente pela escolha correta das ligas metálicas das pistas, pelo tipo de isolamento elétrico entre anéis adjacentes e pela pressão mecânica exercida sobre o elemento de contato. A integração harmoniosa dessas variáveis é o que separa um equipamento com manutenções constantes daquele que opera por anos sem interrupções indesejadas.

Patologias Frequentes na Interface Elétrica Rotativa

Entender a raiz das falhas em conjuntos coletores é o primeiro passo para implementar melhorias definitivas. A maioria das paradas técnicas não ocorre por colapso catastrófico repentino, mas sim pela soma de pequenas anomalias operacionais ignoradas ao longo das inspeções de rotina.

Microfaiscamento e Picos de Temperatura no Contato Deslizante

O surgimento de arcos elétricos entre a pista condutora e o elemento de fricção é uma das falhas mais destrutivas. O microfaiscamento ocorre quando há perda pontual de contato mecânico, provocada por excentricidade radial da pista, ressonância mecânica ou pressão inadequada dos molares do suporte. Esse fenômeno gera temperaturas locais extremamente altas, criando pontos de fusão na superfície do metal conhecidos como pites. Com o tempo, essa rugosidade atua como uma lixa, destruindo o elemento macio de contato e multiplicando o acúmulo de sujeira condutora.

Desgaste Irregular, Sulcos e Contaminação Dielétrica

A presença de ambientes agressivos — contendo fuligem, umidade, vapores químicos ou pós metálicos — compromete severamente o isolamento entre as fases. A contaminação se deposita nos canais isolantes inter-anéis, criando caminhos para correntes de fuga e provocando o fechamento de curto-circuito fase-fase ou fase-terra. Além disso, a combinação de partículas abrasivas com o pó gerado pelo desgaste natural do grafite forma uma pasta altamente desgastante, responsável por cavar sulcos profundos na liga do anel e inutilizar o conjunto prematuramente.

Engenharia de Materiais e Especificação Técnica Sob Medida

Para elevar os patamares de confiabilidade de um parque fabril, a seleção dos materiais constitutivos do conjunto de anéis deve seguir parâmetros técnicos rigorosos, moldados às especificidades do processo produtivo.

Ligas Metálicas: Bronze, Cobre e Tratementos Superficiais

A condutividade elétrica e a resistência mecânica ao desgaste nem sempre caminham juntas nos metais puros. Por isso, a fabricação de pistas condutoras exige a utilização de ligas especiais. O cobre eletrolítico é amplamente utilizado por sua excelência em condutividade, porém, em aplicações com alta solicitação mecânica e atrito severo, o bronze fosforoso, o bronze ao níquel ou o latão especial oferecem maior dureza Rockwell sem comprometer drasticamente a capacidade de condução térmica e elétrica.

Em sistemas que transmitem sinais de instrumentação, termopares ou redes de dados sensíveis ao ruído elétrico, a superfície do anel deve receber tratamentos galvânicos como o prateamento ou a douração técnica. Essa camada reduz drasticamente o ruído de contato dinâmico (micro-ohms) e previne a oxidação superficial que costuma interromper a comunicação de dados em baixas voltagens.

Sistemas Isolantes de Alta Suportabilidade Térmica

A isolação dielétrica entre as pistas condutoras e o eixo central metálico do equipamento deve ser projetada para resistir a altas classes de temperatura e esforços mecânicos de torção e impacto. Materiais como resinas epóxi reforçadas com fibra de vidro, celeron de malha fina e compostos moldados sob alta pressão garantem rigidez dielétrica elevada (medida em kV/mm) e baixíssima higroscopia. Se o isolamento falhar por degradação térmica ou fratura mecânica, todo o conjunto condutor estará comprometido, exigindo a substituição completa do núcleo rotativo.

Para garantir que toda a cadeia de energia funcione sem gargalos, a sinergia entre os componentes do sistema rotativo é fundamental. A escolha adequada do conjunto deve ser alinhada à especificação dos sistemas de contatos elétricos industriais, assegurando compatibilidade galvânica e dimensional ideais para a fluidez da corrente.

Sincronismo Operacional: O Papel dos Suportes e Pressionadores

Não é possível alcançar alta eficiência dinâmica focando apenas na liga do anel condutor. A interface deslizante depende diretamente da perfeita harmonia com o sistema fixo de alojamento das escovas elétricas.

Pressões de contato incorretas resultam em falhas opostas mas igualmente prejudiciais: pressão insuficiente causa faiscamento e erosão elétrica; pressão excessiva causa superaquecimento por atrito mecânico, desgaste acelerado do anel e vitrificação do grafite. O emprego de conjuntos de porta-escovas alinhados e equipados com molas de pressão constante garante a flutuabilidade ideal e compensa as micro-vibrações normais de equipamentos de grande porte em rotação.

Manutenção Preditiva versus Recondicionamento Eletromecânico Especializado

A tomada de decisão entre comprar um conjunto novo ou recondicionar o elemento existente é um divisor de águas no orçamento de manutenção de qualquer planta industrial. Nem sempre a substituição por uma peça nova do fabricante original (OEM) é viável financeiramente ou viável no prazo, especialmente para máquinas importadas ou fora de linha.

O Processo de Reconstrução Técnica

O recondicionamento eletromecânico especializado não consiste em uma mera limpeza superficial ou passe de usinagem rápido. Trata-se de um processo sistemático que restaura o componente para condições iguais ou superiores às de fábrica:

• Desmontagem técnica e desgaseificação: Remoção de resíduos incrustados e avaliação tridimensional de empenamento de eixo.
• Usinagem de precisão em CNC: Remoção controlada da camada danificada por sulcos, mantendo a concentricidade com tolerâncias na casa de centésimos de milímetro.
• Re-tubagem condutora ou recravamento: Substituição dos anéis de desgaste mantendo a integridade do núcleo estrutural.
• Reisolamento térmico e dielétrico: Aplicação de novos mantos e mangas isolantes com alta resistência à trilha elétrica (CTI).
• Equilíbrio dinâmico: Balanceamento em regimes de rotação de trabalho para evitar vibrações que degradem os rolamentos do motor ou da junta.
• Ensaios elétricos normatizados: Teste de rigidez dielétrica (Hipot), medição de resistência de isolamento com Megômetro e verificação de microrresistência de contato.

Com essa abordagem de engenharia reversa e recondicionamento, empresas alcançam uma redução de custos expressiva em relação ao item novo, aliada à agilidade no tempo de entrega, que é decisivo para minimizar o tempo médio de reparo (MTTR).

Métricas de Desempenho e Retorno sobre o Investimento (ROI)

Investir na especificação correta e na manutenção preditiva do conjunto de transferência traz ganhos mensuráveis diretos para a gestão de ativos. A tabela abaixo sintetiza o impacto prático de um sistema rotativo mal dimensionado frente a um conjunto otimizado pela engenharia da Recontel:

• Aumento do MTBF (Tempo Médio Entre Falhas): Equipamentos operam sem paradas não programadas provocadas pelo sistema rotativo, estendendo a vida útil do ativo em até 300%.
• Redução de Consumo Energético: A eliminação de pontos quentes decorrentes de alta resistência de contato reduz a perda de energia por Efeito Joule nos barramentos.
• Preservação de Eletrônica Embarcada: A eliminação de ruídos e arcos elétricos protege inversores de frequência, PLCs e módulos de sinal instalados na estrutura rotativa contra surtos e interferências eletromagnéticas.

Excelência Técnica na Fabricação e Recondicionamento Rotativo

A performance contínua de suas operações móveis não deve ser deixada ao acaso ou mantida por soluções improvisadas. Um diagnóstico preciso sobre o estado dos eixos coletores, aliado à aplicação de materiais de alta tecnologia metalúrgica e isolante, garante a estabilidade energética necessária para que sua planta industrial atinja os mais altos níveis de produtividade.

Seja para o desenvolvimento de projetos especiais sob desenho, nacionalização de conjuntos importados ou recuperação emergencial com rigor técnico, contar com um parceiro especialista faz toda a diferença. Para mapear as necessidades da sua linha de produção ou solicitar uma avaliação técnica com nossos engenheiros, entre em contato com a equipe da Recontel e assegure a máxima eficiência operacional do seu maquinário.
