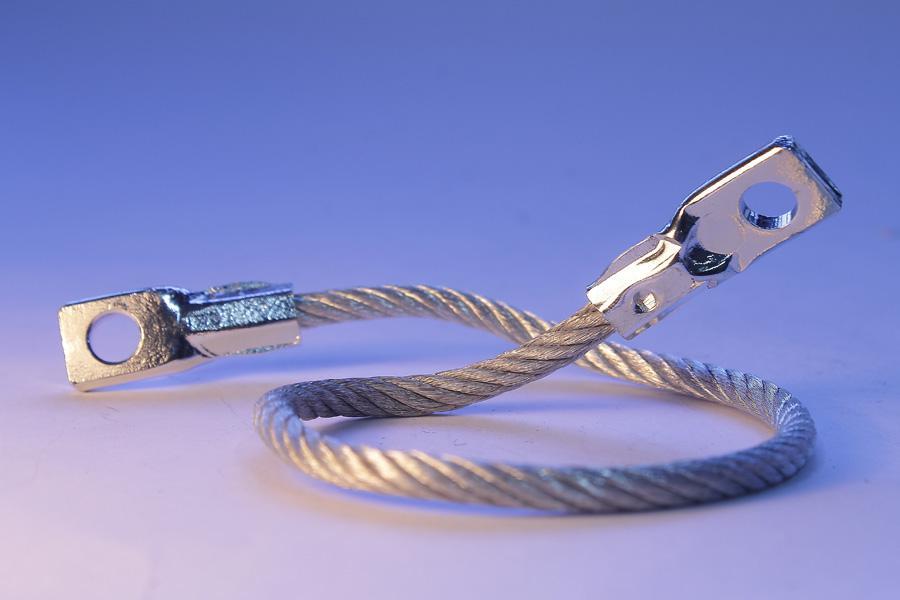

Jumpers de alta performance para máxima segurança

A ocorrência de paralisações não programadas em linhas de alta amperagem frequentemente tem sua origem em um ponto cego da manutenção: as conexões flexíveis submetidas a severos ciclos térmicos e vibrações mecânicas. Quando um jumper elétrico atinge o limite de fadiga do material ou sofre com a oxidação das superfícies de contato, o aumento localizado da resistência gera um efeito cascata. O calor excessivo degrada o barramento, compromete o isolamento e aciona sistemas de proteção de forma repentina, paralisando a produção. Resolver esse gargalo exige ir além dos componentes padronizados de prateleira, adotando soluções dimensionadas para suportar a dinâmica real do ambiente industrial.

O Gargalo Invisível nas Linhas Eletromecânicas: Por que Conexões Rígidas e Convencionais Falham

Em instalações de grande porte — como subestações, salas de cubículos blindados, transformadores de potência e linhas de eletrólise —, o calor gerado pelo efeito Joule provoca a expansão e contração constante dos condutores. Se o projeto da barra utilizar conexões excessivamente rígidas sem a devida compensação dimensional, esse estresse mecânico é transferido diretamente para as buchas dos equipamentos e para os pontos de fixação. Com o tempo, surgem microfissuras por fadiga mecânica, afrouxamento de parafusos por fluência e deformação permanente dos blocos de contato.

Outro fator determinante na degradação precoce é a presença de vibração contínua provocada por motores, compressores ou harmônicos da rede elétrica. Essa oscilação imperceptível ao olho humano desgasta a camada superficial do revestimento metálico das conexões, expondo o cobre puro ao ar e a agentes corrosivos presentes na atmosfera industrial. O resultado imediato é a oxidação acelerada e o surgimento de pontos quentes detectados em inspeções termográficas.

Para mitigar esse desgaste, a substituição de ligações rígidas por jumpers flexíveis de alta condutividade torna-se indispensável. Contudo, a simples escolha do comprimento do cabo não resolve a equação de confiabilidade. É vital alinhar a escolha do condutor com técnicas avançadas de terminação especial, garantindo que a transição entre a parte flexível e o terminal sólido ocorra sem criar zonas de concentração de tensão mecânica ou restrição de fluxo de corrente.

Jumpers de alta performance para máxima segurança: Engenharia de Materiais e Soldagem por Difusão

A construção de uma conexão flexível verdadeiramente industrial exige o emprego de ligas de cobre com pureza extremamente elevada. A utilização de cobre eletrolítico Cu-ETP (UNS C11000) com teor mínimo de 99,9% de pureza garante a condutividade elétrica de 100% IACS (International Annealed Copper Standard). Essa característica é indispensável para evitar perdas por queda de tensão e mitigar o aquecimento excessivo sob cargas nominais contínuas.

No processo de fabricação de jumpers laminados de alta performance, o grande diferencial tecnológico reside na consolidação dos blocos terminais. Em vez de utilizar processos de soldagem convencionais com adição de eletrodo ou brasagem com liga de prata — que introduzem resistividades diferentes e pontos de fragilidade térmica —, emprega-se o processo de soldagem por difusão molecular sob pressão e calor (press-welding).

• Fusão sem adição de metal: As lâminas de cobre de espessuras micrométricas (geralmente entre 0,05 mm e 0,30 mm) são fundidas molecularmente nas pontas, transformando as extremidades em blocos maciços de cobre homogêneo.
• Ausência de porosidade: A difusão garante um terminal livre de cavidades elétricas, mantendo a mesma resistência interna do material base.
• Distribuição uniforme de corrente: Sem barreiras intermetálicas, as linhas de corrente fluem perfeitamente por todas as lâminas do pacote flexível.

Para ambientes agressivos com presença de umidade, vapores ácidos ou compostos sulfurados, a superfície final do jumper recebe tratamento galvânico especializado. A estanhagem ou a prateação dos blocos de contato reduz substancialmente a resistência de transição interfacial e previne a oxidação ao longo dos anos de operação contínua.

Parâmetros Críticos na Especificação Técnica para Evitar Paradas Não Programadas

O dimensionamento de um elemento flexível em um circuito eletromecânico requer a avaliação rigorosa de variáveis operacionais que vão muito além da amostragem de amperagem contínua. Erros comuns de especificação técnica resultam em fadiga precoce do componente ou sobredimensionamento desnecessário de custo.

Ampacidade e Densidade de Corrente Nominal

A capacidade de condução de corrente (ampacidade) deve levar em conta o fator de derretimento térmico baseado na temperatura ambiente e na ventilação do cubículo. Projetos eficientes calculam a seção transversal considerando uma densidade de corrente segura em torno de 1,5 a 2,5 A/mm² para ambientes de convecção natural, podendo atingir valores superiores quando acoplados a sistemas de ar forçado. O cálculo correto evita que o jumper opere no limite de sua temperatura de recozimento, o que causaria a perda definitiva de sua flexibilidade mecânica.

Capacidade de Absorção de Movimentos Tridimensionais

Os jumpers podem ser projetados na forma laminada (para deslocamentos preferencialmente em um único eixo geométrico com ampla área de dissipação) ou na forma trançada (para movimentos multidirecionais e torção). Definir o raio de curvatura mínimo é vital: dobrar excessivamente o pacote de lâminas reduz a vida útil do elemento flexível e cria tensões internas que aceleram a delaminação sob vibração contínua.

Efeito Pelicular e Transientes de Curto-Circuito

Em aplicações de corrente alternada de alta amperagem ou sistemas sujeitos a correntes harmônicas de alta frequência, o efeito pelicular (skin effect) tende a deslocar o fluxo de elétrons para a periferia do condutor. Nesses cenários, a utilização de pacotes de lâminas finas ou cordoalhas trançadas multifilares aumenta a área de superfície efetiva do condutor, reduzindo a impedância equivalente do sistema e otimizando o rendimento energético global.

Integração com Barramentos e Interfaces Elétricas de Alta Corrente

O jumper flexível atua como o elo de transição crítico entre os diferentes subsistemas da planta. Para que a máxima segurança operacional seja alcançada, a montagem da conexão flexível na interface com os barramentos de distribuição de energia precisa seguir rigorosos padrões de engenharia de aplicação.

A preparação da superfície do barramento rígido, o achatamento perfeito dos planos de contato e o controle de torque de aperto nos parafusos de fixação são etapas determinantes. Um torque inadequado cria lacunas de ar na interface, resultando em arcos microelétricos e rápida degradação da camada de revestimento. Recomenda-se o uso de arruelas de pressão do tipo Belleville, capazes de manter uma pressão de contato constante mesmo durante as variações dimensionais provocadas pela dilatação térmica da junta.

Além disso, o correto isolamento térmico e elétrico do corpo do jumper pode ser especificado por meio de espaguetes termocontráteis de alta rigidez dielétrica, tubos de silicone vulcanizado ou capas especiais de proteção contra respingos de solda e projeções metálicas em ambientes de fundição.

Engenharia Reversa e Recondicionamento: Eficiência Operacional e Sustentabilidade

Nem sempre a melhor decisão estratégica implica a aquisição de um conjunto completamente novo a partir do zero. Em equipamentos importados, linhas descontinuadas ou componentes de grande porte com geometrias complexas, o prazo de entrega de uma peça original pode inviabilizar o cronograma da manutenção preventiva.

A engenharia reversa aliada ao recondicionamento eletromecânico surge como uma solução de alta viabilidade econômica e técnica. A partir da análise destrutiva e metalográfica de componentes desgastados, é possível mapear as dimensões originais, a liga exata utilizada e reprojetar a peça com melhorias estruturais para superar o desempenho do item original.

Com base em décadas de know-how na fabricação eletromecânica, os processos de recuperação executados pela Recontel envolvem a usinagem de precisão dos blocos terminais, substituição integral do pacote de lâminas flexíveis, refazimento de soldas por difusão e restauração do banho de proteção galvânica, entregando uma peça com garantia e desempenho equivalentes ou superiores aos padrões de fábrica OEM.

Conclusão: Segurança Industrial Sustentada por Componentes de Alta Confiabilidade

Investir em jumpers flexíveis projetados sob rigorosos critérios de engenharia de materiais é a salvaguarda mais eficiente contra paralisações catastróficas, incêndios em painéis e perdas financeiras causadas por ineficiência energética. A combinação entre cobre eletrolítico de alta pureza, tecnologia de soldagem por difusão sem adição de liga e especificação correta da ampacidade transforma uma simples conexão em um ativo de segurança operacional.

Se a sua planta industrial enfrenta problemas recorrentes com aquecimento em conexões flexíveis, desgaste de barramentos ou necessidade de peças sob medida para paradas programadas, consulte a equipe técnica especializada da Recontel. Nossos engenheiros estão prontos para avaliar seu projeto, realizar diagnósticos no local e desenvolver as melhores soluções customizadas para a sua infraestrutura elétrica.
